方案背景：

隨著我國科技發展越來越強大，高速公路和旅遊區的開發建設的日漸增長，其中隧道在建設中的比例占比也越來越大。隧道挖掘工作也受到項目施工企業(ye) 和國家的高度重視。隧道是屬於(yu) 有限空間的，通風不良好，在挖掘施工中很容易產(chan) 生可燃氣體(ti) 與(yu) 有毒有害氣體(ti) ，這些氣體(ti) 滯留於(yu) 隧道中，對隧道施工人員的身體(ti) 健康和生命安全產(chan) 生威脅，還可能對隧道工程造成重大災害和損失，因此隧道有害氣體(ti) 的防治是隧道施工的重點，對隧道有害氣體(ti) 進行24小時在線檢測也是隧道施工必不可少的防護措施。

解決方案：

在隧道挖掘過程，最容易產(chan) 生的有毒有害氣體(ti) 主要有：CO一氧化碳，CH4甲烷，H2S硫化氫，O2氧氣，SO2二氧化硫，CO2二氧化碳，另外防止作業(ye) 人員缺氧窒息，O2氧氣濃度也是必須要檢測的。

監測位置：隧道口、隧道中間，隧道分叉口、隧道挖掘處和爆破處附近等容易產(chan) 生氣體(ti) 泄漏的危險地方。

監測氣體(ti) 和其他危害物質：CO, CH4，H2S，O2 , SO2 , CO2，粉塵顆粒物（PM2.5+PM10）

安裝要求：如果嚴(yan) 格按新國標要求來的話，是25平方安裝一台氣體(ti) 報警器，用戶也可以根據現場實際情況來定。

安裝注意事項為(wei) 以下四點（需安裝施工前考慮好）：

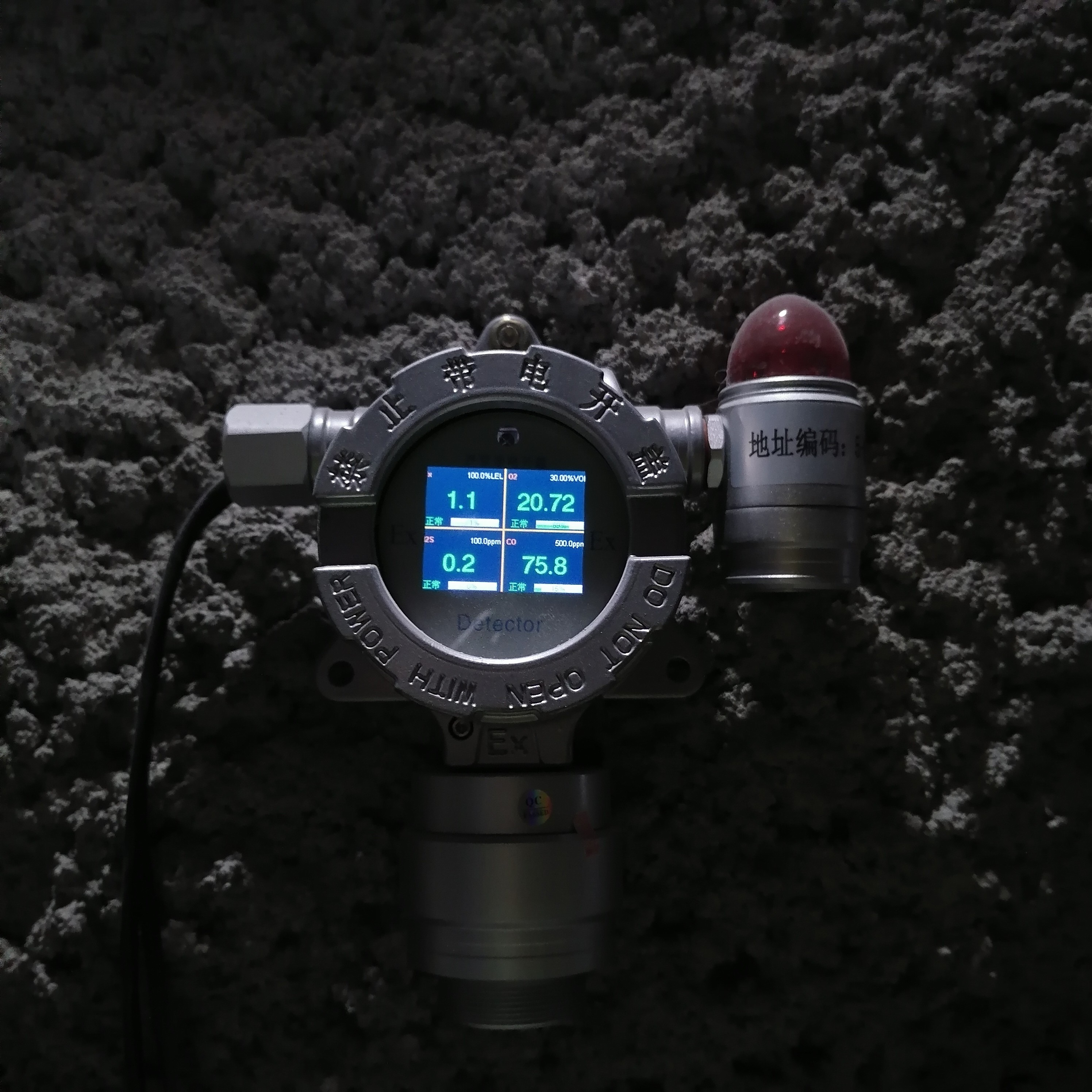

1：隧道裏麵安裝RAYBET雷下载，首先要考慮隧道裏麵有沒有信號，有沒有網絡，如果沒有必須要配備對講機，方便溝通調試對接，不然來回跑比較麻煩的。

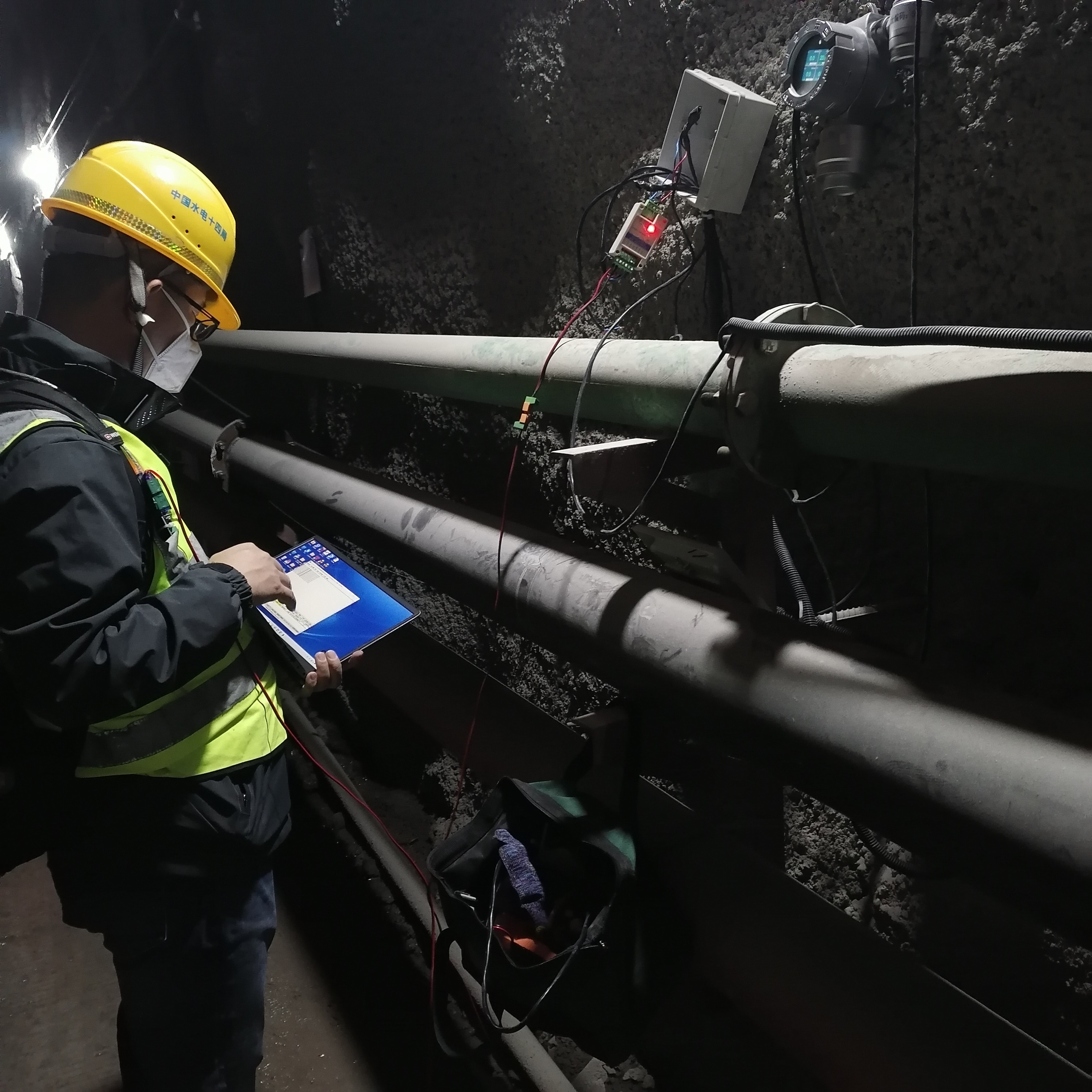

2：接線的地方需要防水接線盒（因為隧道肯定都會比較潮濕的）接線需要套管，考慮成本問題，距離近的可以PV管，距離遠就用波紋管也行，如果是強製防爆區域就必須要防爆的鍍鋅管和防爆接頭，以及防爆接線盒。
3：如果隧道電源是220V的，那還需要考慮220V轉24V的電源適配器，因為RAYBET雷下载需要用24V供電
4：如果取電方便的話，隧道內部中間段可以用無線LORA傳輸方案，避免布線節省人工和線材的成本

安裝高度：檢測儀(yi) 安裝距地麵高度應大於(yu) 30 厘米以防有水濺入。一般情況下，檢測比重小於(yu) 空氣的有害氣體(ti) ，探頭應安裝於(yu) 房屋或設備的上方； 比重大於(yu) 空氣的有害氣體(ti) ，探頭應裝於(yu) 貼近地麵處。 檢測儀(yi) 安裝探頭應朝下。

數據傳輸：

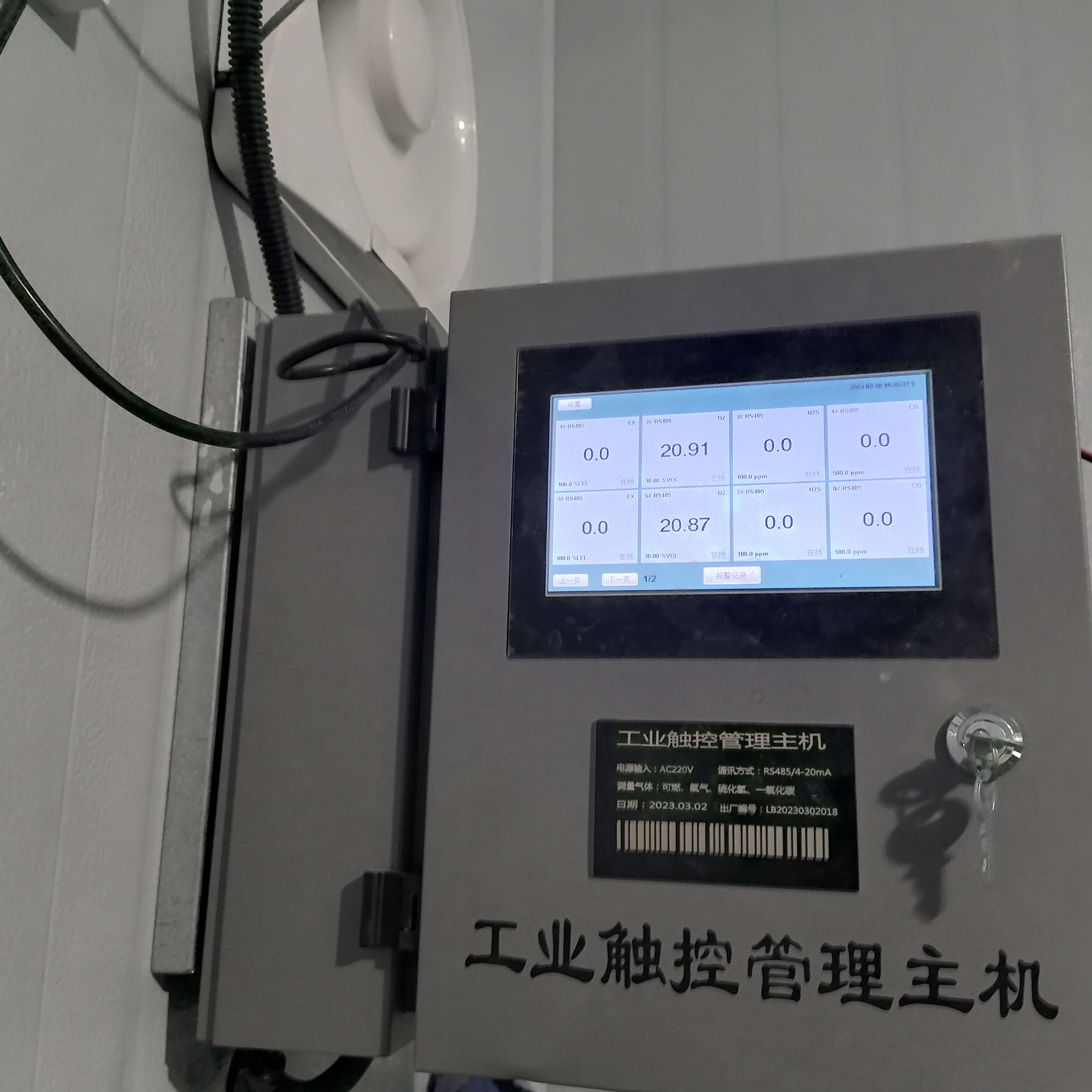

可根據現場實際情況確定每個(ge) 監測區域安裝幾台氣體(ti) 檢測報警儀(yi) ，所有RAYBET雷下载自身必須具備實時數據顯示及聲光報警的功能。每個(ge) 點位的檢測儀(yi) 檢測的相關(guan) 氣體(ti) 濃度值可以通過以下兩(liang) 種方式進行傳(chuan) 輸通訊到門衛室或者控製室的氣體(ti) 報警控製器，當任何一個(ge) 監測的氣體(ti) 濃度達到報警值時，通過繼電器自動啟動就近風機，進行空氣循環處理。同時傳(chuan) 達室氣體(ti) 報警控製器對應通道也會(hui) 報警提示。

1：有線傳輸

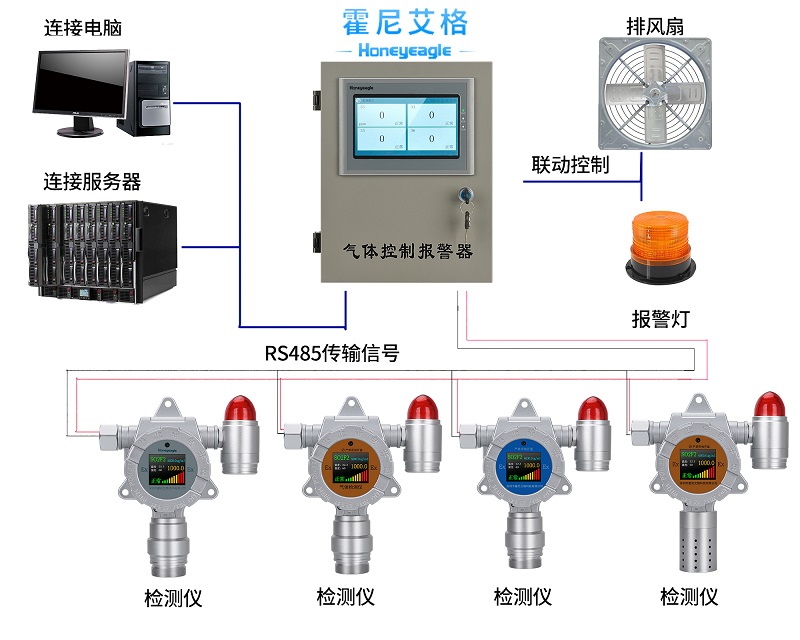

有線傳(chuan) 輸主要有兩(liang) 種方式：4-20mA和RS485

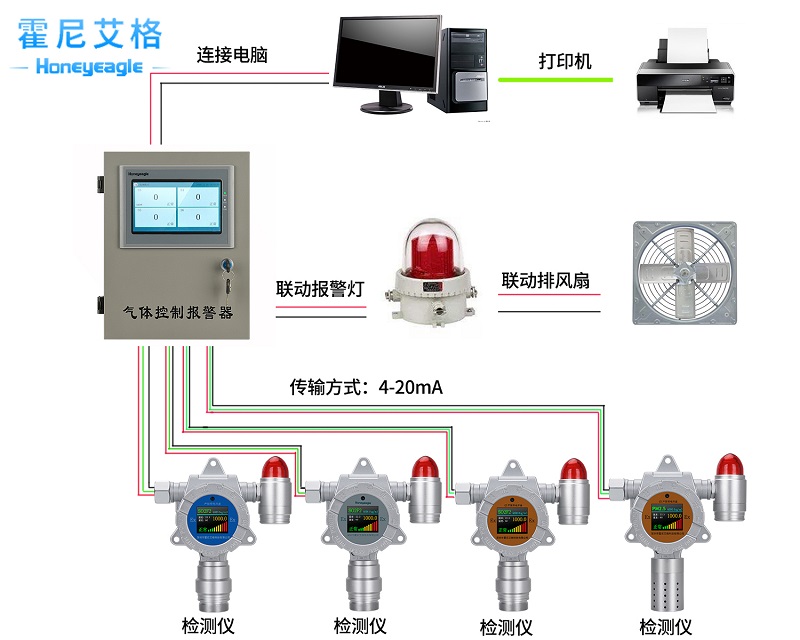

4-20mA叫模擬信號輸出，也叫做線性輸出，接線方式為(wei) 分線製。

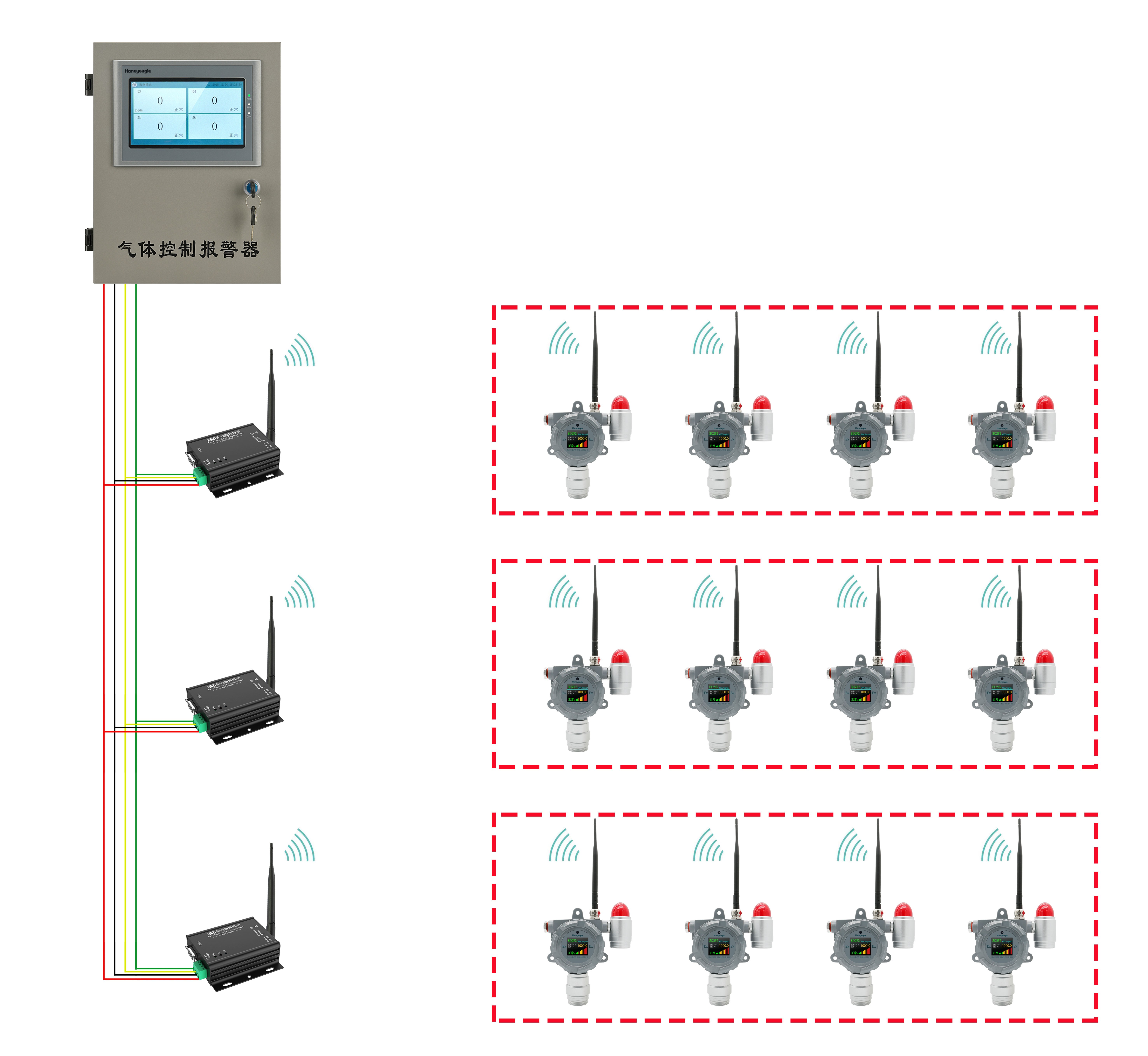

2：無線傳輸

無線傳(chuan) 輸主要有兩(liang) 種常見方式：LORA和4G傳(chuan) 輸

Lora無線模塊在工業(ye) 領域已經被廣泛應用，其主要優(you) 點是，在同等功率的條件下，它比其它係列的無線模塊要遠得多，在空曠環境下遮擋物的情況下傳(chuan) 輸距離是5公裏，如果中間有障礙物，傳(chuan) 輸距離會(hui) 衰減，具體(ti) 看現場情況，另外LORA屬於(yu) 低功率，具有良好的抗幹擾能力，高敏感性。

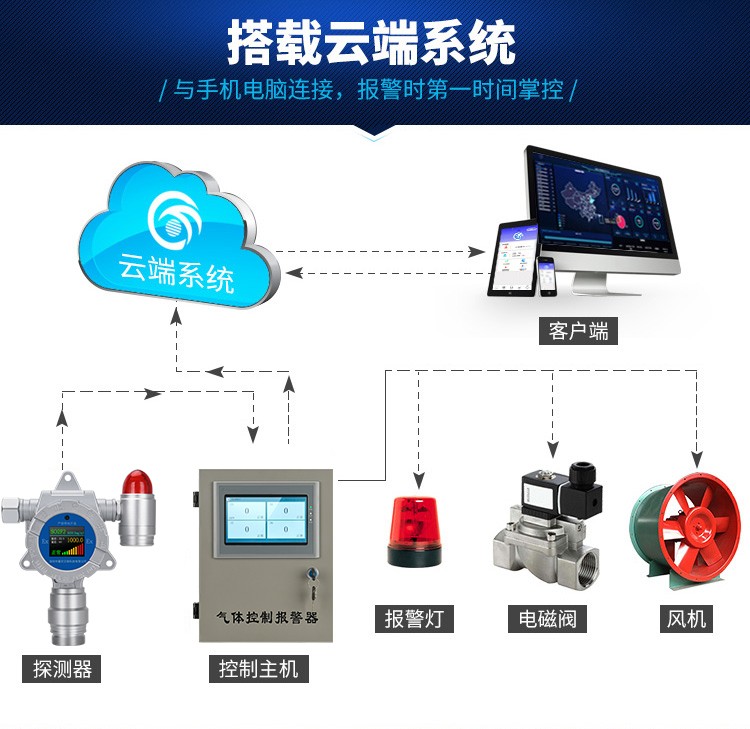

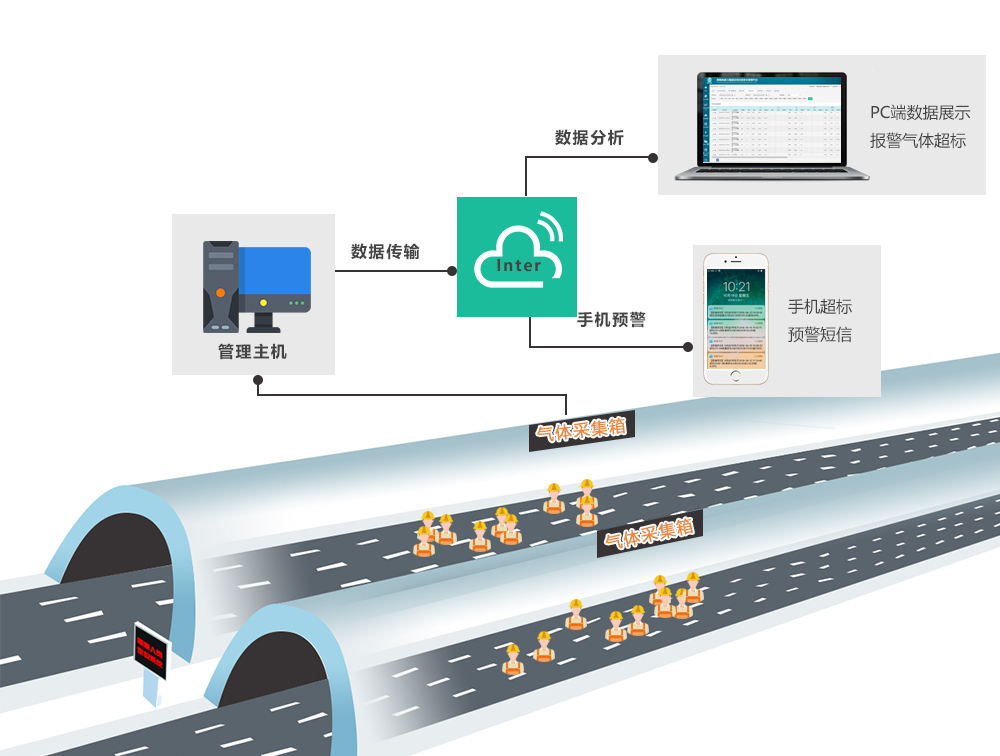

4G無線傳(chuan) 輸是直連模式與(yu) 服務器進行數據交互，通過4G信號把氣體(ti) 濃度數據發送到雲(yun) 平台，最終傳(chuan) 輸到用戶電腦或者手機上查看，還可以設置手機電話或者短信報警提示，注意使用4G模塊前提下必須保證隧道網絡暢通穩定，優(you) 點是沒有距離限製，隻要有信號的地方就可以傳(chuan) 輸

方案構成：

氣體(ti) 檢測報警儀(yi) 、氣體(ti) 報警控製器、屏蔽電纜線、布線施工耗材、客戶端氣體(ti) 在線監測軟件平台、用戶電腦、PLC和DCS係統等等

方案執行的規範或行業標準：

《爆炸和火災危險場所電力裝置設計規範》GB 50058-92

《工業(ye) 自動化儀(yi) 表工程施工及驗收規範》GBJ 93-869

《可燃氣體(ti) 報警控製器技術要求和試驗方法》GB16808-2008

《作業(ye) 環境氣體(ti) 檢測報警儀(yi) 通用技術條件》GB12358-2006

《爆炸性氣體(ti) 環境用電氣設備 第1部分：通用要求》GB3836.1-2010

《爆炸性氣體(ti) 環境用電氣設備 第2部分：隔爆型“d”》GB3836.2-2010

《公路隧道環境檢測技術規程》DB36/T 1709-2022

raybet雷竞提款科技，專(zhuan) 注於(yu) 氣體(ti) 檢測，用不斷創新的科技為(wei) 廣大企業(ye) 的安全生產(chan) 保駕護航！更多氣體(ti) 行業(ye) 檢測信息請電話谘詢技術經理田工：15361572513（VX同號）
