建築工地揚塵汙染監控係統是符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》中規定，進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的揚塵噪音監測設備，主要用於(yu) 主要適用於(yu) 數字城管、智慧城市、建築工地、垃圾場、拆遷工地、碼頭、產(chan) 業(ye) 園、社區、道路揚塵環境監測監控中心；監測的數據指標包括揚塵濃度、噪音指數以及視頻畫麵和氣象參數。

通過物聯網以及雲(yun) 計算技術，實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、圖像的采集；數據通過網絡傳(chuan) 輸，可以在電腦、手機、平板電腦等多個(ge) 終端訪問。 建築工地揚塵汙染監控是建築施工過程中排放的無組織顆粒物汙染監控，既包括施工工地內(nei) 部各種施工環節造成的一次揚塵，也包括因施工運輸車輛粘帶泥土以及建築材料逸散在工地外部道路上所造成的二次交通揚塵監控。

一、功能與(yu) 係統特點

· 符合國家標準：GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》

· 采用在線式粉塵監測儀(yi) ，性能穩定，數據準確

· 具有數據觀察窗功能，以方便用戶就地查看測量數據。

· 具有揚塵預警、超標提醒、圖像抓拍功能。

· 全天候全自動24小時365天持續不間斷工作，故障提示報警功能

· 氣象參數擴展：可選配溫濕度、風速風向、氣壓、降雨量、一體(ti) 化攝像頭等

· 工作環境：溫度-20～80℃，相對溫度不高於(yu) 90%

· 供電：AC220V±15%

· 支持多種通訊方式：以太網通訊，可選GPRS/CDMA/EDGA/3G、RS485

· 本監測係統應具有多種顆粒物因子（TSP、PM 10、PM 2.5）在線監測拓展功能、環境噪聲和氣象五參數實時監測功能和實時數據采集功能，並自備數據采集平台

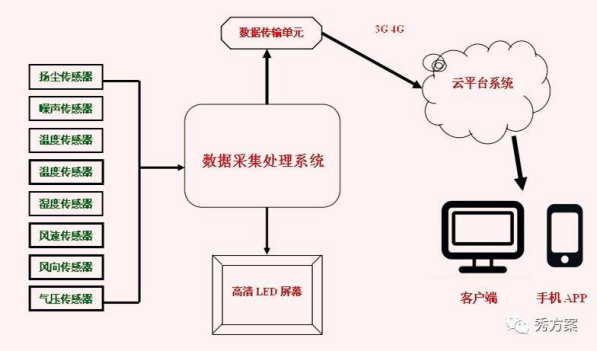

建築工地揚塵汙染監控係統拓撲結構圖

二、係統組成與(yu) 功能

(一)係統組成

建築工地揚塵汙染監控係統由顆粒物在線監測儀(yi) 、數據采集和傳(chuan) 輸係統、視頻監控係統、後台數據處理係統及信息監控管理平台共四部分組成。係統集成了物聯網、大數據和雲(yun) 計算技術，通過光散射在線監測儀(yi) 、雲(yun) 台攝像頭、氣象五參數采集設備和采集傳(chuan) 輸等設備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用3G/4G網絡傳(chuan) 輸，可以在智能移動平台、桌麵PC機等多終端訪問;監控平台還具有多種統計和高濃度報警功能，可廣泛應用在散貨堆場和碼頭、混凝土攪拌站以及工廠企業(ye) 無組織排放的實時監控。

建築工地揚塵汙染監控係統的四部分組成如圖1所示。

圖1係統組成圖

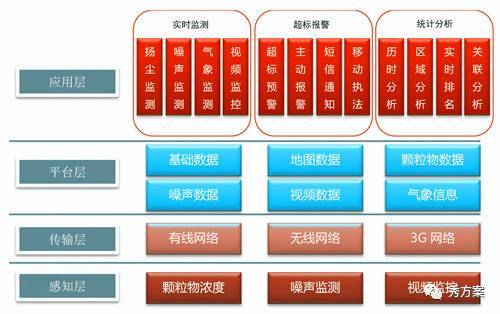

1、感知層：汙染源在線監測儀(yi) ，包括顆粒物濃度監測儀(yi) 、氣象五參數監測儀(yi) 、噪聲監測儀(yi) 和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻進行連續自動在線監測;OSEN-YZ顆粒物監測儀(yi) 就可以實現揚塵的實時監測，數據無線上報。

2、傳(chuan) 輸層：采用有線、無線、3G/4G等方式傳(chuan) 輸各種監測數據;

3、平台層：數據服務雲(yun) 平台，依托在建工地揚塵與(yu) 噪聲監測平台的數據，進行係統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為(wei) 科學治理霧霾提供數據支撐;

4、應用層：麵向不同環保局、建築工地的客戶端係統，實現基於(yu) Web的汙染源實時數據在線監測、現場圖像和視頻的監控、汙染源超標報警、以及麵向不同管理層的各種管理與(yu) 統計分析。

(二)係統平台

揚塵汙染在線監測信息監控管理平台可支持各種終端平台通過公網訪問，實現了基於(yu) Web的汙染源實時數據在線監測，現場圖像和視頻的監控(包括對前端雲(yun) 台和攝像機的實時控製)、汙染源超標報警、以及麵向不同管理層的各種管理與(yu) 統計分析。

三、技術特點及優(you) 勢

係統基於(yu) 對城市工地揚塵汙染監控管理的需求而設計，技術特點和優(you) 勢主要體(ti) 現在以下三點：

(一)監測終端係統係統集成了TSP、PM10、PM2.5、溫度、濕度、風向和風速、大氣壓，降雨量等多個(ge) 環境參數，全天候24小時在線連續監測，全天候提供工地的空氣質量數據，超過報警值時還能自動啟動監控設備，具有多參數、實時性、智能化等特性;

(二)通過傳(chuan) 感網、無線網、因特網這三大網絡傳(chuan) 輸傳(chuan) 輸數據，快速便捷地更新實時監測數據;

(三)基於(yu) 雲(yun) 計算的數據中心平台匯集了不同區域、不同時段的監測數據，具有海量存儲(chu) 空間，可進行多維度、多時空的數據統計分析，便於(yu) 管理部分有序開展工作，同時也為(wei) 建立工地環境汙染控製標準積累數據，以推動對空氣汙染的長效管理。

（四）整個(ge) 係統采用自由模塊化組合，根據無組織汙染監控需求，靈活增加或者削減不同監測項目，同時自由模塊化組合可以在核心傳(chuan) 感器發生故障的情況下，無需返修的前提下，可隨時自行更換傳(chuan) 感器，且不影響整套設備正常運行，解決(jue) 了傳(chuan) 統設備出現故障整機返廠費時費成本的難題

工地揚塵噪聲監測平台在線監控效果示意圖如下：

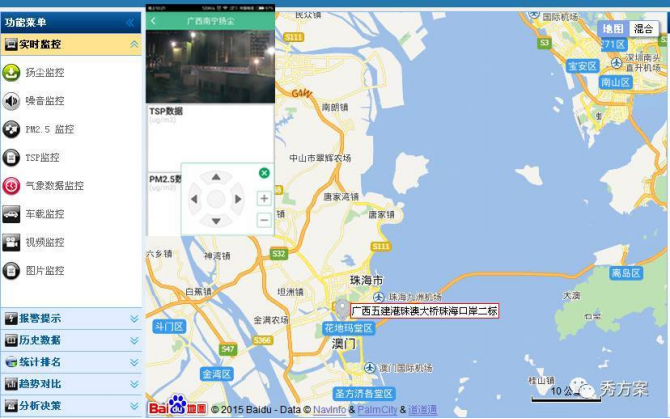

電子地圖位置呈現功能

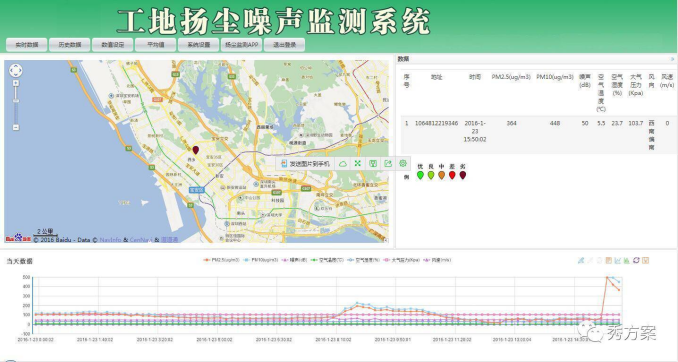

工地噪聲揚塵在線監控係統首頁

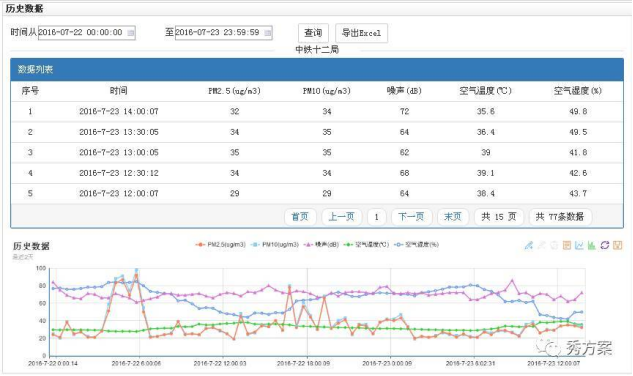

工地揚塵噪聲監測數據報表

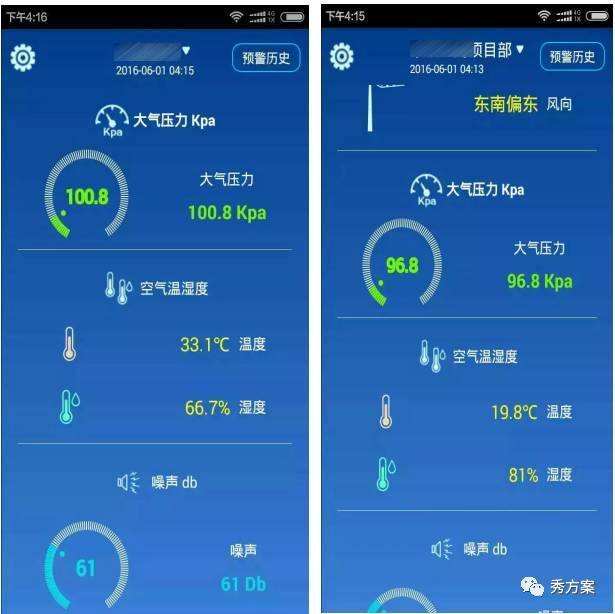

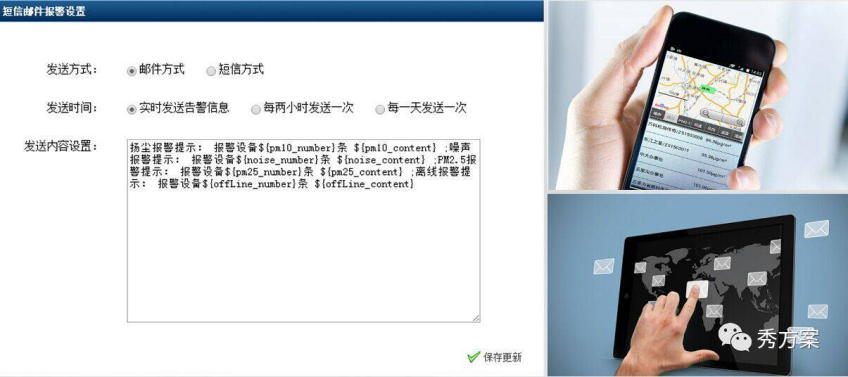

手機APP及短信報警提示

工地揚塵環境汙染趨勢分析

工地現場視頻、圖像采集監控

四、項目應用領域

通過在城市揚塵敏感區域設置揚塵在線監測儀(yi) 器，結合視頻監控係統、氣象係統，實時監控該區域顆粒物濃度變化，通過無線或有線網絡將監測數據實時傳(chuan) 輸至雲(yun) 服務平台及中心監控室，管理人員通過電腦、手機等終端瀏覽訪問雲(yun) 平台數據，對監測數據進行管理分析，實時監督城市各區域揚塵狀況，實時對揚塵敏感區域進行監測，提供對在建工地及重點交通幹線24小時全天候監控手段，變從(cong) 前的被動管理為(wei) 主動管理，大幅度減輕人員巡視工作量，為(wei) 城市環境管理、執法提供可靠的依據，為(wei) 進一步貫徹落實大氣汙染防治行動計劃，為(wei) 完成環境空氣質量達標打下堅實基礎。
