布袋除塵靜電管道粉塵濃度檢測儀特點

HNAG1000-PM-A係列粉塵濃度檢測儀(yi) 測量塵埃粒子經過一個(ge) 固定探頭的靜電荷感應量。塵埃粒子與(yu) 探頭感應產(chan) 生靜電荷,通過探頭進行信號放大並傳(chuan) 送進監測控製係統。靜電荷的大小與(yu) 塵埃粒子的流量成比。本係統的高科技電子線路把這部分電荷轉換成為(wei) 控製信號輸出,啟動粉塵超標排放警報,同時用於(yu) 連續記錄粉塵粒子的總量或濃度。

HNAG1000-PM-A係列裝置提供了目前世界最新交流耦合技術。這是現代最精確和穩定的監測技術,特別適合連續排放記錄和數據累積。本監測係統工作原理是運用塵埃粒子流經探針周圍所產(chan) 生的電荷感應來確認塵埃粒子在線排放量(mg/sec)或排放濃度(mg/m3)。在燃燒工況相對穩定的情況下( 即在同一個(ge) 排放點上,流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化,小於(yu) ±90%的變動 ),本係統經直接校定後也可用於(yu) 在線監測排放濃度(單位=mg/M3)。

操作環境溫度

-20℃~60℃ (電子部件)

操作環境濕度

濕度 90%

操作環境振動

最高連續震蕩量,任何方向、任何頻率:均方根值 2g (20m/s2)

操作環境電磁場

在50 赫茲(zi) 時最高值=60A/m (相等於(yu) 一個(ge) 1 米×1 米正方形電磁線圈內(nei) 有50AT 的磁場)

操作環境保護

保護等級:IP66/NEMA4 鋁合金殼體(ti) ,適合非腐蝕性環境內(nei) 安裝,不鏽鋼探針

管道氣體(ti) 壓力

-0.1 – 1MPa

管道氣體(ti) 流速

1m/s~30m/s

管道氣體(ti) 溫度

0℃~250℃(260℃-800℃可定製)

管道外徑

0.1米~4 米

探針結構

標準探針是φ16mm,長度100mm-1000mm,探針材質:稀土非晶合金,

塵埃顆粒大小範圍

標稱0.1μM~200 μM, 在標稱範圍外仍然能夠接收但信號特性有點不同。

粉體(ti) 材料

包括:粉塵,煤粉,麵粉,灰塵,煙塵,石墨,二氧化錳,生石灰等各種顆粒物

零點漂移

(時間) 每年低於(yu) 量程的 1% 。

零點漂移

(溫度) 在指定的溫度範圍內(nei) ,低於(yu) 量程的 1%。

滿量程漂移

(時間) 每年低於(yu) 量程的 1%

滿量程漂移

(溫度) 在指定的溫度範圍內(nei) ,低於(yu) 量程的 1%。

線路穩定性

係統所有部件均選用高穩定性電子組裝件。

噪音抵抗性

所有50 或60 赫茲(zi) 音頻和諧波均在信號被接收之前全部濾掉

測量範圍

0-10mg/50mg/100mg/200mg/1000mg/30g/100g/m3

變送器輸出方式

二線製4 – 20mA(內(nei) 置隔離器,防爆防幹擾)

變送器電源

24V(15V~32V範圍內(nei) 可用)

測量精度

±5%

探針長度選擇

探針長度請按照公式選取,即 D/3 ≤  L  ≤ 2D/3

( 其中: D – 管道內(nei) 徑 ,L –探針長度)



使用範圍

HNAG1000-PM-A係列粉塵濃度檢測儀(yi) 廣泛應用於(yu) 各種工業(ye) 用途,包括:煉鋼、發電、石油、化工、醫藥、建材加工、采煤和采礦、水泥製造和包裝等行業(ye) 。典型用途包括布袋除塵器濾袋破損的探測,或粉狀材料回收、產(chan) 品輸送總量監測,或各種大小、各種燃料的鍋爐煙塵排放濃度監測。



產(chan) 品介紹

HNAG1000-PM-A係列粉塵濃度檢測儀(yi) 四大特點:

1、采用最先進的實用技術—專(zhuan) 利改進型交流耦合技術,對粉塵的探測靈敏度高,線性度好,粉塵沾染探頭後不影響測量靈敏度,免維護免清理。

2、標準二線製4-20mA電流輸出,抗幹擾能力強,易於(yu) 遠距離信號傳(chuan) 輸,對信號傳(chuan) 輸導線無特殊要求,輸出電流與(yu) 粉塵濃度成線性關(guan) 係,方便後續的PLC數據處理。

3、安裝使用與(yu) 二線製壓力變送器完全一致,現場工程技術人員無須任何特殊培訓即可正確使用,安裝方便運行可靠。

4、接線盒內(nei) 置一體(ti) 化變送器輸出的4-20mA電流與(yu) 粉塵感應探針之間電氣隔離,實現信號的安全傳(chuan) 輸。

安裝及注意事項



傳(chuan) 感器的安裝


①傳(chuan) 感器最好裝在垂直管道上,距閥門、彎頭5倍以上管徑處,需在水平管道取樣時,不得裝在底部。對多個(ge) 箱體(ti) 並聯運行的煤氣除塵係統,應在被測除塵箱體(ti) 的出口處進入淨煤氣總管前的管道上開孔(開孔尺寸為(wei) φ32mm),將固定傳(chuan) 感器的底座接口端垂直焊接在直管段較長的水平管道頂部。

②傳(chuan) 感器探棒的長度,根據用戶需測管徑由儀(yi) 表廠家選配成套供應。底座應是傳(chuan) 感器探棒的絕緣套頂端與(yu) 管道內(nei) 壁持平或突出管道內(nei) 壁。底座由儀(yi) 表廠家配套供應。

③傳(chuan) 感器與(yu) 插座之間加紫銅墊,以絲(si) 扣連接並擰緊防止管內(nei) 有毒氣體(ti) 泄漏。

④傳(chuan) 感器接線盒為(wei) 防雨式,信號電纜通過接線盒上的穿線孔,直接接到盒內(nei) 的接線端子,然後壓緊密封膠圈,外引電纜應就近固定,以防風雨中來回擺動,造成傳(chuan) 輸導線的機械損傷(shang) 。

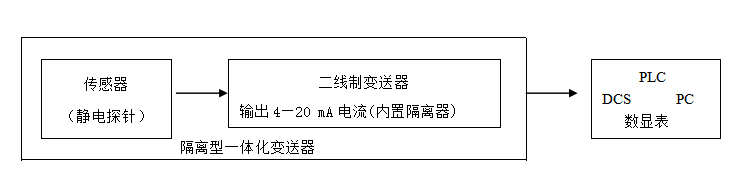

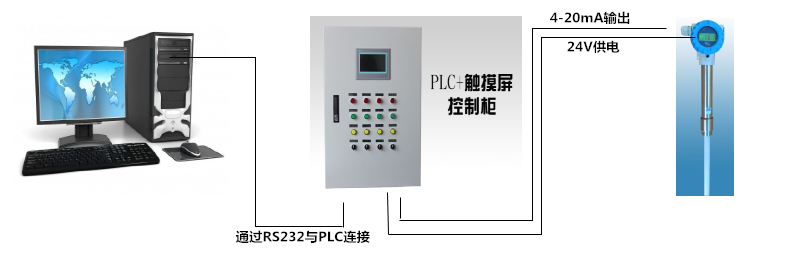

儀(yi) 器工作方框圖:




(1)傳(chuan) 感器底座及長度尺寸由廠家提供,底座在管道開孔尺寸φ32±2mm。

(2)傳(chuan) 輸導線請選用0.75mm2 --  1.5mm2普通雙絞線(在幹擾特別強的環境下,請使用帶屏蔽雙芯電纜,並將屏蔽層良好接地)。



HNAG1000-PM-A係列粉塵濃度檢測儀(yi) 校準說明

利用等速取樣測試(Isokinetic sampling test)對ZHKD-F係列粉塵濃度檢測儀(yi) 進行校準後,可將其設置成為(wei) 直接輸出總量單位的mg/s 或mg/M3 數據。但如果等速采樣的取樣口處於(yu) 探頭的上遊,或者太接近探頭,取樣儀(yi) 器插入時影響了探頭周圍氣流的穩定,就不能對ZHKD-F係列粉塵濃度檢測儀(yi) 進行有效校準。因此,必須把探頭安裝在取樣口的上遊1 米以外的距離。在ZHKD-F係列粉塵濃度檢測儀(yi) 設備中,通常需要設置三條水平線,分別顯示代表三個(ge) 不同的粉塵排放濃度。它們(men) 是正常操作水平線、報警線(說明過濾器中有破損的過濾袋)和超標排放線(說明在過濾係統中有重大故障)。這三條線被設置在4~20mA 的輸出數據範圍內(nei) ,由於(yu) ZHKD-F係列粉塵濃度檢測儀(yi) 測量的粉塵濃度值和電流(4-20mA)輸出數據值之間是一種線性關(guan) 係(注:0%=4mA,100%=20mA),所以在等速取樣測試中,可以建立一個(ge) 換算係數(用K 來表示)來計算其它粉塵排放濃度值。



K換算係數的計算

A. 利用毫安表在上麵的等速取樣測試中,假設從(cong) 等速取樣測試中得到總量值為(wei) 10mg/m3,若毫安表的讀數為(wei) 8 mA,減去4 mA的基本電流所得的最終值為(wei) 4 mA。因此換算係數K 由毫安值讀數為(wei) :10/4=2.5 mg/mA

如果變送器輸出為(wei) 16mA,減去4mA 的基本電流值,所得的最終調整值為(wei) 12mA。最後用係數K 所計算出的粉塵排放總量值為(wei) : 2.5×12 = 30 mg/m3在排放工況穩定狀態下(流速改變<±90%),重複以上步驟可直接計算排放濃度的 K係數,單位 mg/m3

B. 利用客戶的PLC(DCS或PC) 控製係統顯示數值計算和調整過程參見A

注意:利用《抽樣稱重法》對設備進行校定時,必須符合中國國家環保局及屬下機構所認定的有關(guan) 步驟以及使用經過認定的設備和工具。

安裝示例:

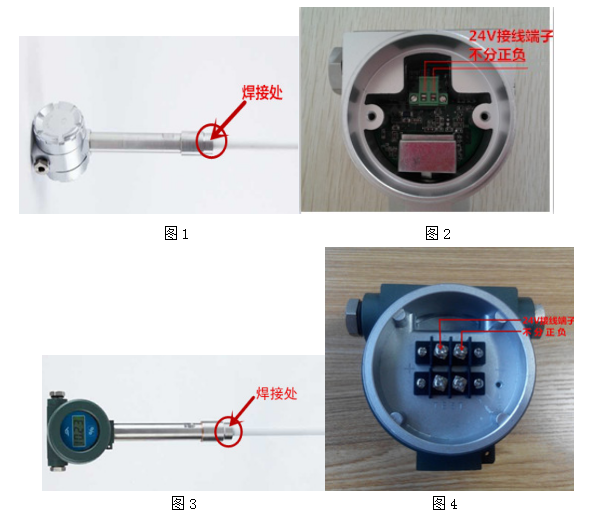

1.將變送器的底座接口取下,垂直焊接在直管段較長的水平管道頂部,管道開孔尺寸φ32±2mm。(ZHKD-F1如圖1)(ZHKD-F2如圖3)

2.傳(chuan) 輸導線(0.75mm2 --  1.5mm2普通雙絞線)通過變送器接口連接(不分正負)(ZHKD-F1如圖2)(ZHKD-F2如圖4)


HNAG1000-PM-A注意事項:

1. 避免用幹布過猛擦拭探針,如需擦拭可用濕布進行勿用水或有機溶劑擦拭。

2. 遠離強電磁場,如果必須經過強電磁場,需用金屬套管套住探針。

3. 安裝好後盡量不要隨意移動設備,以免在移動過程中磕碰影響使用。

4. 此設備需24V供電。
