HNAG6200係列氣體(ti) 在線監測係統安裝使用說明如下：

一、電源部分：

電源插頭接220V交流電源，須確保地線接地良好。

二、確定機箱及采樣管安裝位置

1，采樣管安裝位置的選擇，一般的，采樣點溫度在20度左右是最佳的，但這基本不可能，所以要盡量選擇溫度相對偏低的點安裝采樣管。同時綜合考慮與(yu) 主機箱之間的距離和管路鋪設路線。

2，主機箱安裝位置的選擇，首先內(nei) 部傳(chuan) 感器元件的耐受溫度範圍為(wei) -20℃~+50℃，最佳工作溫度為(wei) +20℃左右，所以要選擇環境溫度不低於(yu) -20℃也不高於(yu) +50℃的地方安裝。

3，采樣點與(yu) 主機箱管路距離，主機箱內(nei) 部使用的抽氣泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長，一般20米內(nei) 是沒有問題的。還是需要結合現場實際情況而定。

三、氣路管線連接部分：

1，管路接口有四個(ge) ：分別是一路采樣進氣口進入係統；一路檢測後的氣體(ti) 排出口；二路過濾除水氣體(ti) 排出口。接口默認是φ6大小，可以使用外徑6mm內(nei) 徑4mm的PU軟管。

氣路接口示意圖

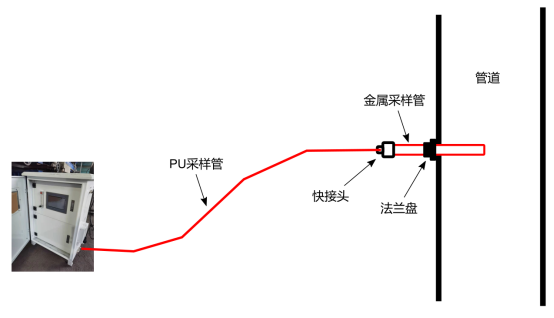

2，采樣管的安裝：采樣,管插入待測氣體(ti) 的管道，使用配套法蘭(lan) 固定。如果待測管道氣體(ti) 溫度高於(yu) 采樣管的耐熱溫度，采樣前段的管路應采取耐熱管路並進行預降溫再接PU軟管連接檢測係統的采樣接口，即標簽為(wei) “采樣”的接口。

采樣管的安裝

3，氣路排出接口的接法：

排空口：使用φ6的PU軟管連接，主要排放的是從(cong) 流經檢測儀(yi) 裏檢測後的氣體(ti) ，

排水口：兩(liang) 個(ge) 排水口，使用φ6的PU軟管連接，可以用三通頭合並為(wei) 1條管路排出，大部分的采樣氣體(ti) 和水汽從(cong) 這裏排出，如果管道待測氣體(ti) 管道溫度高、濕氣大所含水汽較多，那顯示為(wei) 排水的二路排水口會(hui) 有水流出，所以排水管應向下安裝，以保證水流順利排出。

三、使用調試中的注意事項：

1，流量控製：係統運行中，通過調整流量計和冷凝器下端排水管道上的節流閥，控製流過檢測儀(yi) 表的氣體(ti) 流量在400ml/min左右。

2，如果外部設備需要接係統的4-20mA輸出信號讀取濃度數據的情況，4-20mA輸出信號是藍色線已經接在端子排上，藍色為(wei) 電流輸出正極，電流輸出負極為(wei) 24V負極。如果要使用RS485接口讀取濃度數據，需用一個(ge) DB9接頭插入觸控屏背麵的COM2，9針為(wei) 485A，8針為(wei) 485B，需結合通訊協議操作，如有需要可聯係業(ye) 務索取。

3，冷凝器的目標冷凝溫度使用默認溫度即可。

4，需要定期手動維護清洗粉塵過濾器，防止粉塵堵塞氣路。
