地下管廊隧道氣體檢測方案

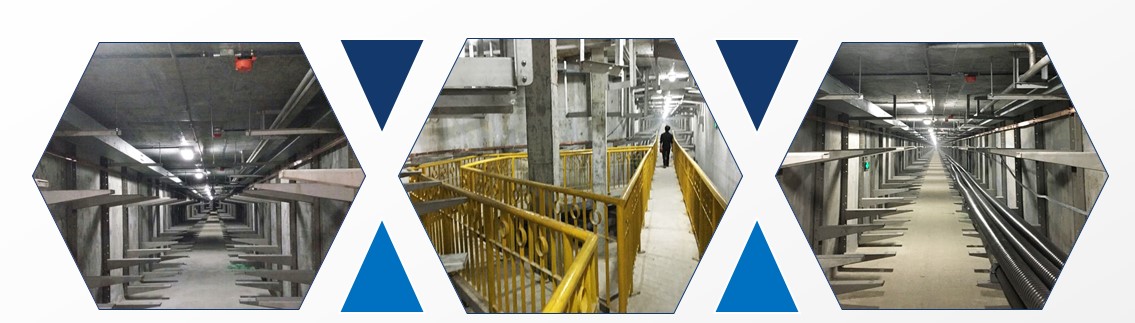

　　地下管廊簡介：

　　概括管廊又稱一同溝，是在城市地下製造一個(ge) 地道空間，將市政、電力、通訊、燃氣、給排水等各種管線集於(yu) 一體(ti) ，設有專(zhuan) 門的檢修口、吊裝口和監測係統，實施共同規劃、共同規劃、共同製作和管理。製作概括管廊係統能有用緩解城市展開與(yu) 我國土地資源緊張的對立，對進步土地利用率、擴展城市生計展開空間具有重要的含義(yi) 。

　　依據管廊的製作目的和功用可將地下管廊分為(wei) 以下幾個(ge) 類別：

　　幹線概括管廊：用於(yu) 容納城市主幹工程管線選用獨立分艙方法製作的概括管廊。

　　支線概括管廊：用於(yu) 容納城市配給工程管線選用單艙或雙艙方法製作的概括管廊。

　　纜線管廊：選用淺埋溝道方法製作，設有可開啟蓋板但其內(nei) 部空間不能滿足人員正常通行要求，用於(yu) 容納電力電纜和通訊線纜的管廊。

　　地下管廊檢測氣體(ti) 的重要性：

　　地下管廊裝有各種有線信號線、熱力管、燃氣管、電信管道、給水管道、電力管道等等，是一個(ge) 多種信號與(yu) 傳(chuan) 輸目標交匯的場所，所以需求對其內(nei) 部環境進行監測，以抵達實時、自動監測地下管廊內(nei) 的環境的目的，把風險防備於(yu) 未然。

　　概括管廊歸於(yu) 地下封閉空間，一旦產(chan) 生火災，會(hui) 迅速消耗掉管廊內(nei) 部氧氣並產(chan) 生大量有害氣體(ti) ，當甲烷、一氧化碳、硫化氫等風險氣體(ti) 抵達必定濃度時，還會(hui) 引起爆炸。更為(wei) 嚴(yan) 重的是，產(chan) 生火災時管廊內(nei) 部環境非常惡劣，搶修難度很大，對搶修人員也將造成人身安全挾製。

　　計劃概述：

　　(一)地下管廊環境監測係統主要涉及到管廊內(nei) 的溫濕度、燃氣泄露、有害氣體(ti) 監測等。依據實際情況，還或許涉及到其它監測。

　　通過在地下管廊配置相應的檢測儀(yi) 及報警器，並通過通訊將監測信號從(cong) 監測點引出到地上上，並通過4-20mA信號或許RS485數字信號或許無線通訊(GPRS)傳(chuan) 輸到監控中心，通過配套的概括管理軟件對數據進行剖析。通過軟件對每個(ge) 測點的地理位置、測量值或作業(ye) 情況進行接連搜集，如出現異常，係統會(hui) 自動生成報警(聲光報警、短信報警、郵件報警可選)，第一時間告訴到相關(guan) 人員而且一起聯動風機送風，將或許出現的險情消滅在萌發情況，防止造成大的經濟損失及影響管廊的正常作業(ye) 。

　　(二)由於(yu) 管廊較長，需求選擇適宜的距離來設置監測點：

　　1、關(guan) 於(yu) 溫濕度監測能夠參閱100米一個(ge) 測點

　　2、關(guan) 於(yu) 燃氣報警則要針對完結情況選擇布的距離要大大縮短(或許選擇或許會(hui) 產(chan) 生報警的特別區域)

　　3、關(guan) 於(yu) 積水報警則選擇低窪或易積水區域監測。

　　4、關(guan) 於(yu) 有害氣體(ti) 監測，則要判別具體(ti) 是什麽(me) 氣體(ti) 為(wei) 主，為(wei) 何產(chan) 生，假如產(chan) 生了積水(汙水)或許會(hui) 產(chan) 生惡臭氣體(ti) 等。

　　5、關(guan) 於(yu) 火情報警，按消防標準的話，會(hui) 很布滿，具體(ti) 到管廊按什麽(me) 標準，需求另行考慮。

　　(三)在線監測係統：

　　(1)防爆氣體(ti) 傳(chuan) 檢測儀(yi) (ES10B係列)：集成傳(chuan) 感、低功耗等技能的有線或許無線氣體(ti) 監測產(chan) 品，能夠搜集不同氣體(ti) (甲烷(CH4)、氧氣(O2)、一氧化碳(CO)、硫化氫(H2S)、氨氣(NH3)等等)的參數，通過4-20mA信號或許RS485數字信號或許無線輸出上傳(chuan) 數據。

　　(2)防爆溫度傳(chuan) 感器(ES10B)：智能傳(chuan) 感器配置溫度傳(chuan) 感元件、低功耗元件，進行溫度的搜集和有線或許無線傳(chuan) 輸的一款智能傳(chuan) 感器網絡產(chan) 品。

　　(3)氣體(ti) 報警操控器(ES90C)：當空氣中檢測氣體(ti) 泄露時，氣體(ti) 探測器檢測信號通過電纜當即傳(chuan) 送到報警主機操控單元。報操控器顯示出氣體(ti) 濃度，當超越設定的報警濃度值時，操控器即發出聲、光報警信號並輸出聯動操控信號，操控風機等設備掃除險情，然後起到保障效果，或許將信號直接傳(chuan) 輸到地下管廊中的PLC係統，及時預警，防止事端產(chan) 生。

　　(四)設備注意事項:

　　1、線材：選用帶屏蔽功用的國標銅芯線纜RVV3芯線或許四芯1平方線纜;

　　2、走線：線路應鋪設在管廊沿線防爆防火槽中;

　　3、設備高度：RAYBET雷下载設備高度在距離地上90cm的當地，選用掛壁式設備方法;

　　4、設備距離：溫濕度檢測儀(yi) 30米設備一台，其他RAYBET雷下载15米設備一台。

　　創智眾(zhong) 成的優(you) 勢：

　　1、我們(men) 是氣體(ti) 檢測設備出產(chan) 商，有高效的出產(chan) 團隊和7年的檢測儀(yi) 出產(chan) 閱曆;

　　2、我們(men) 是特別氣體(ti) 檢測 設備的定製商，有專(zhuan) 業(ye) 的研製團隊，軟件工程師、硬件工程師、結構工程等。
