產(chan) 品說明書(shu)
raybet雷竞客户端
目 錄
1、 概況------------------------------------------------------------------------------- 2
2、 技術特點------------------------------------------------------------------------- 2
3、 技術參數------------------------------------------------------------------------- 3

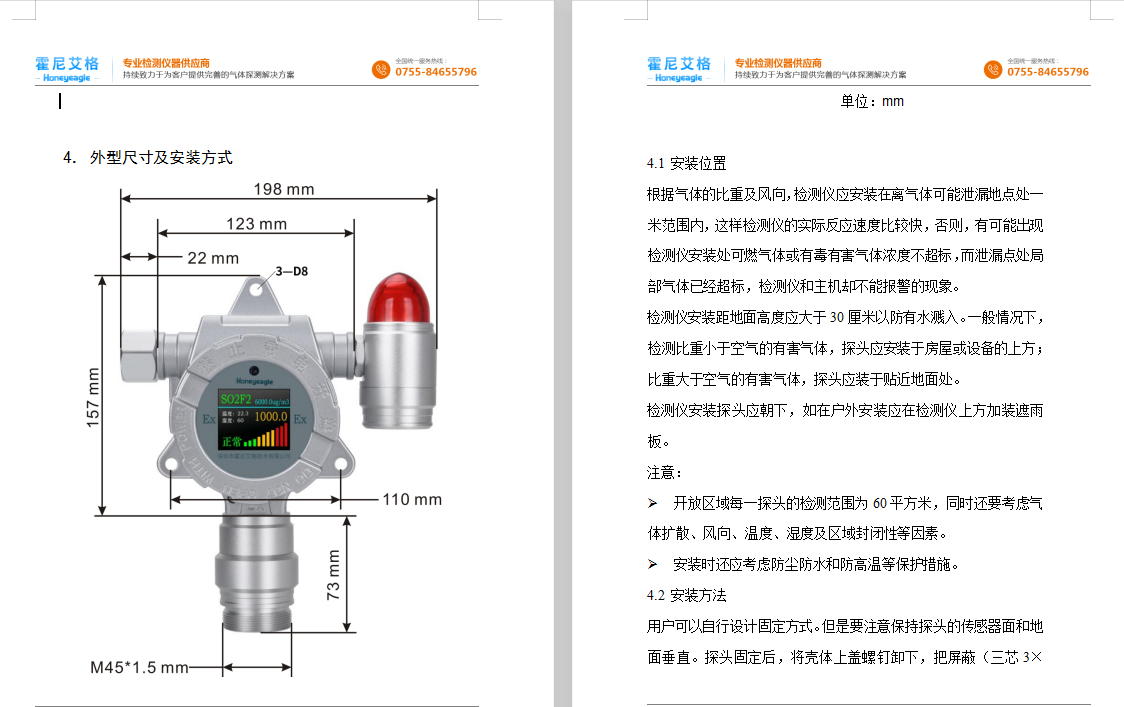

4、 外形尺寸及安裝方式---------------------------------------------------------- 4
4.1 安裝位置-------------------------------------------------------------------- 5
4.2 安裝方法-------------------------------------------------------------------- 5

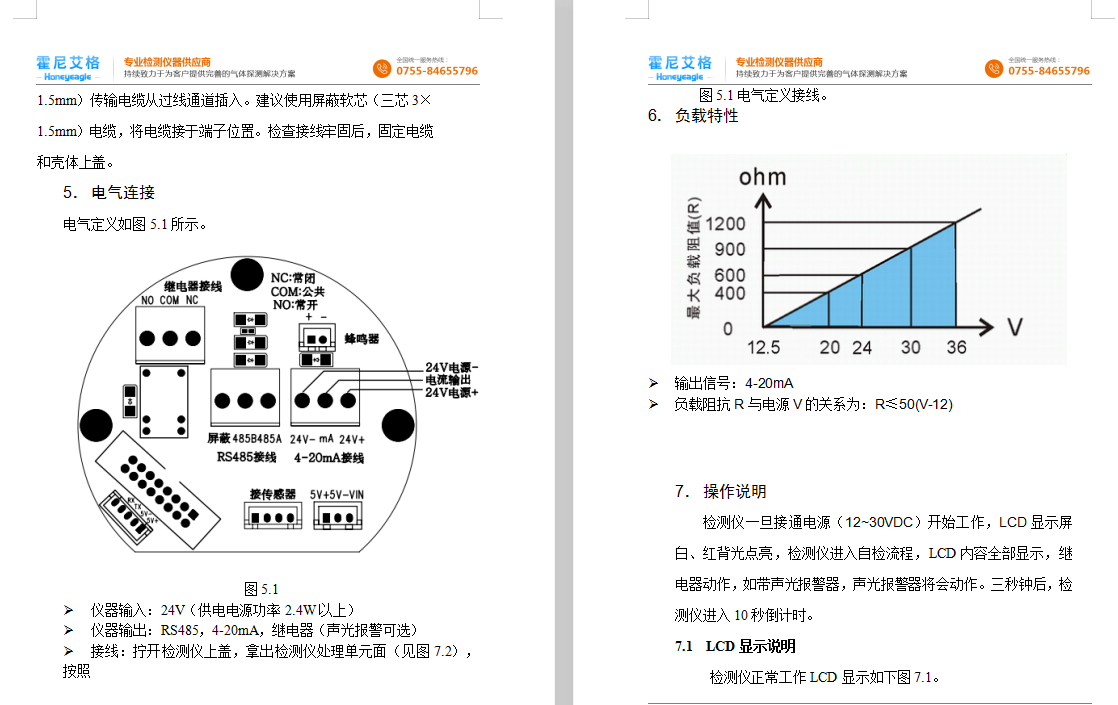

5、 電氣連接------------------------------------------------------------------------- 6
6、 負載特性-------------------------------------------------------------------------- 7
7、 操作說明-------------------------------------------------------------------------- 8

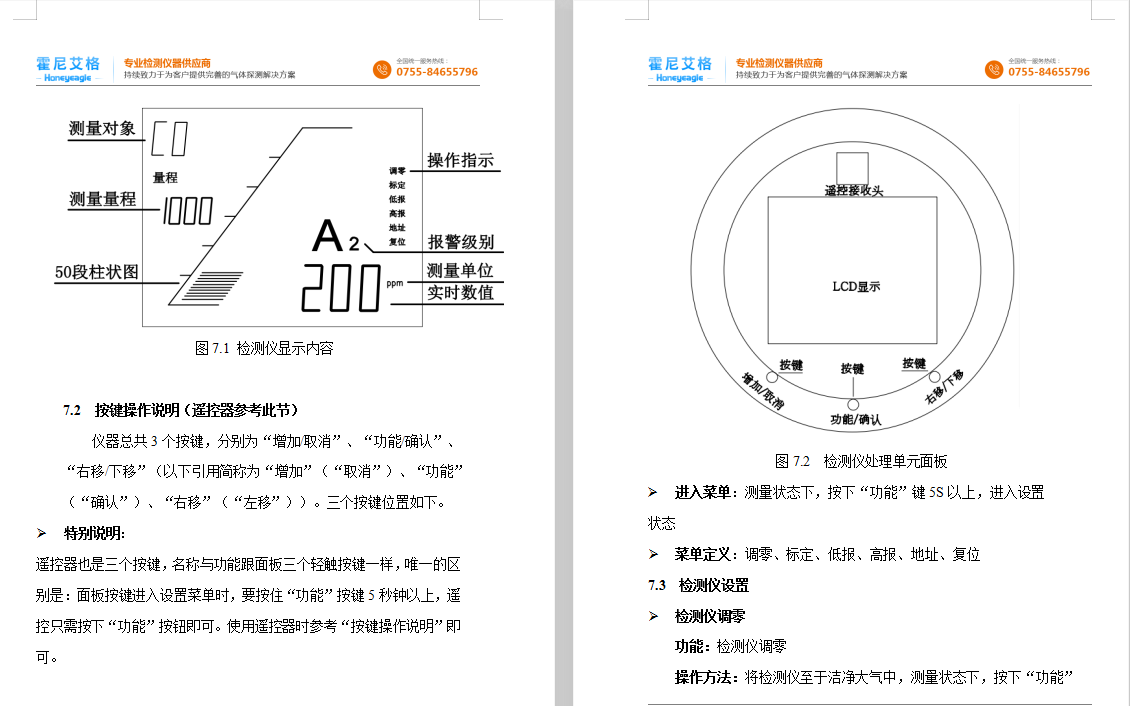

7.1 LCD顯示說明--------------------------------------------------------------- 8
7.2 按鍵操作說明--------------------------------------------------------------- 8

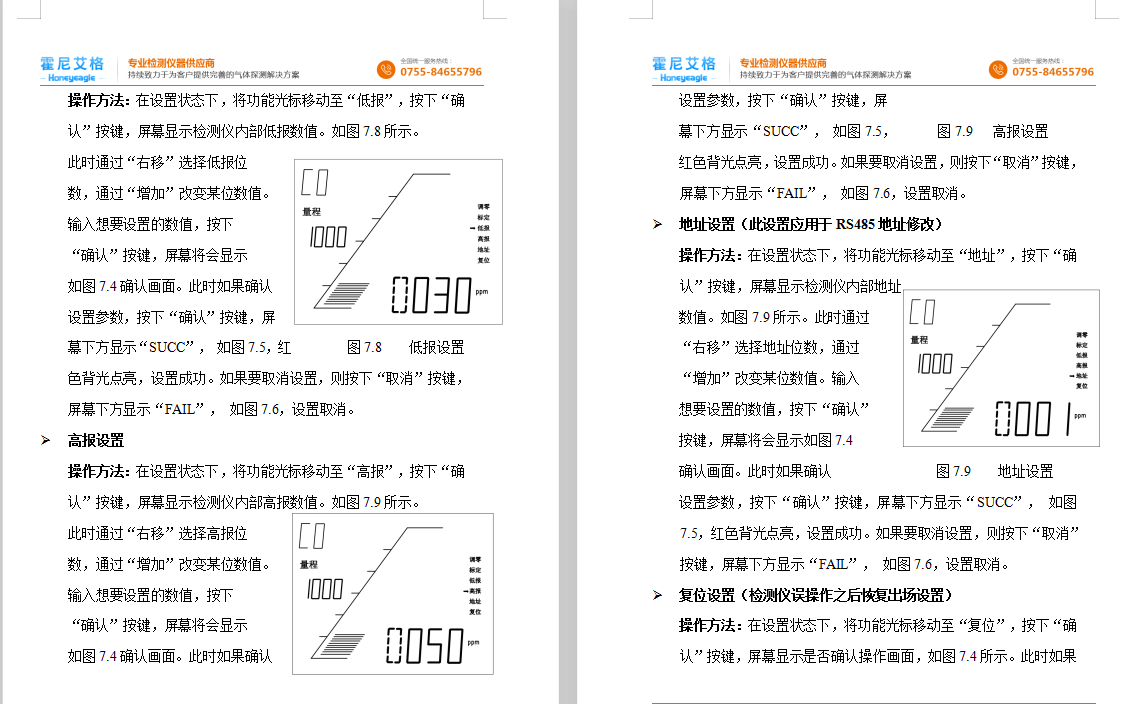

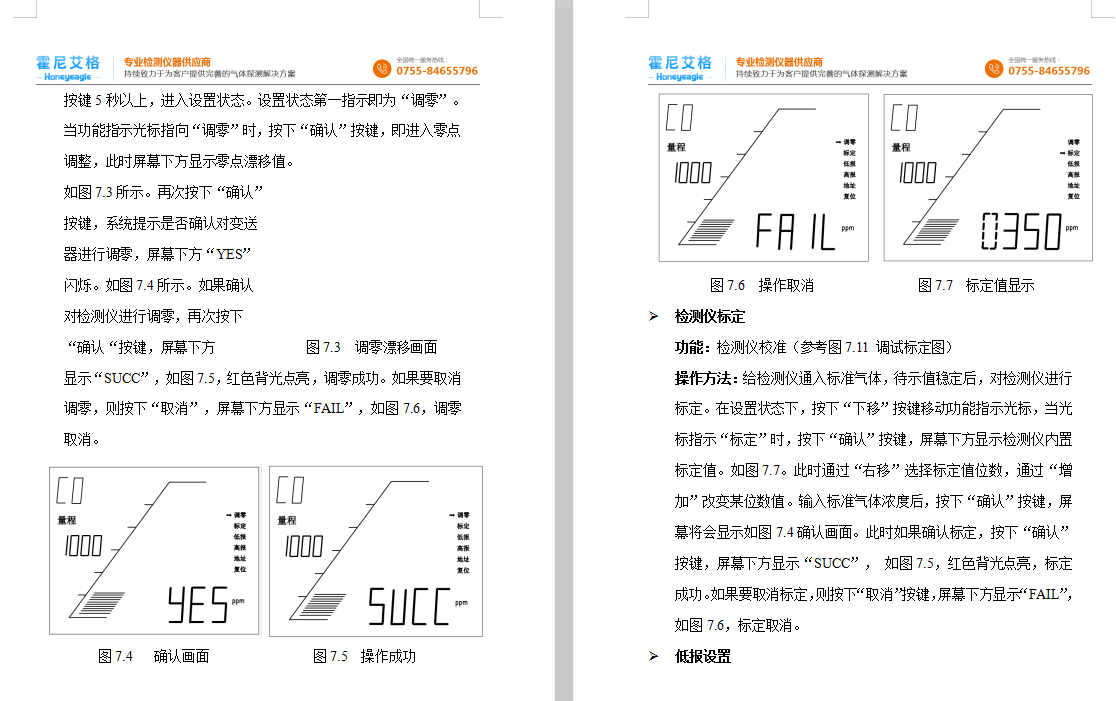

7.3 檢測儀(yi) 設置------------------------------------------------------------------ 10

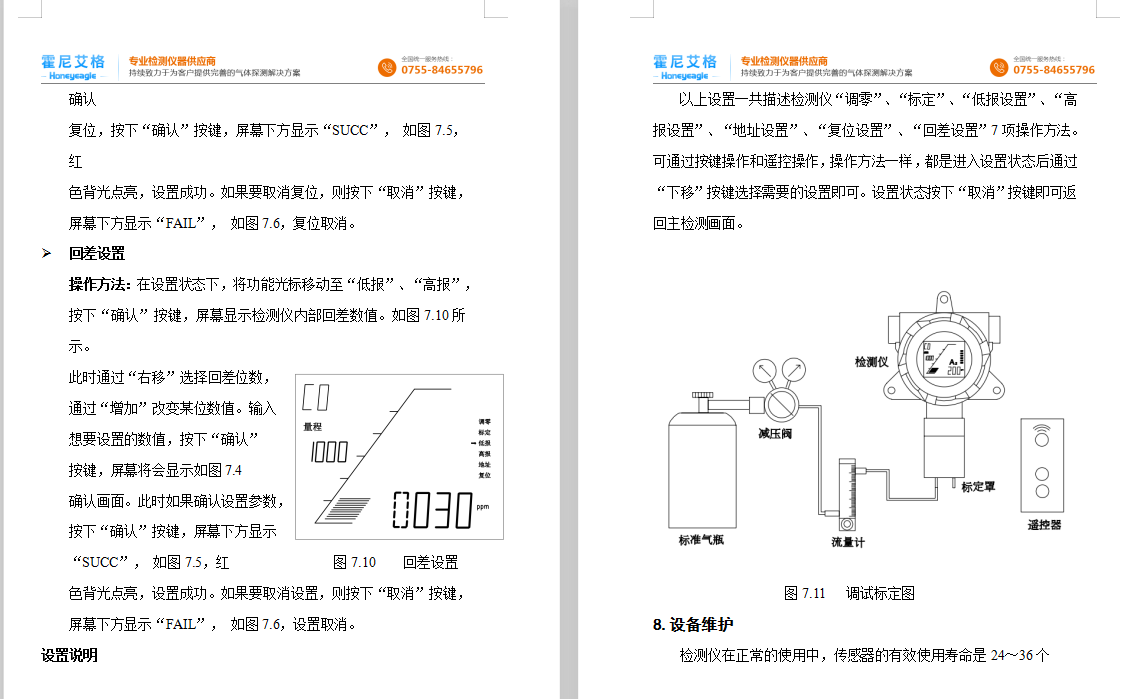

8、 設備維護-------------------------------------------------------------------------- 16
9、 注意事項-------------------------------------------------------------------------- 16

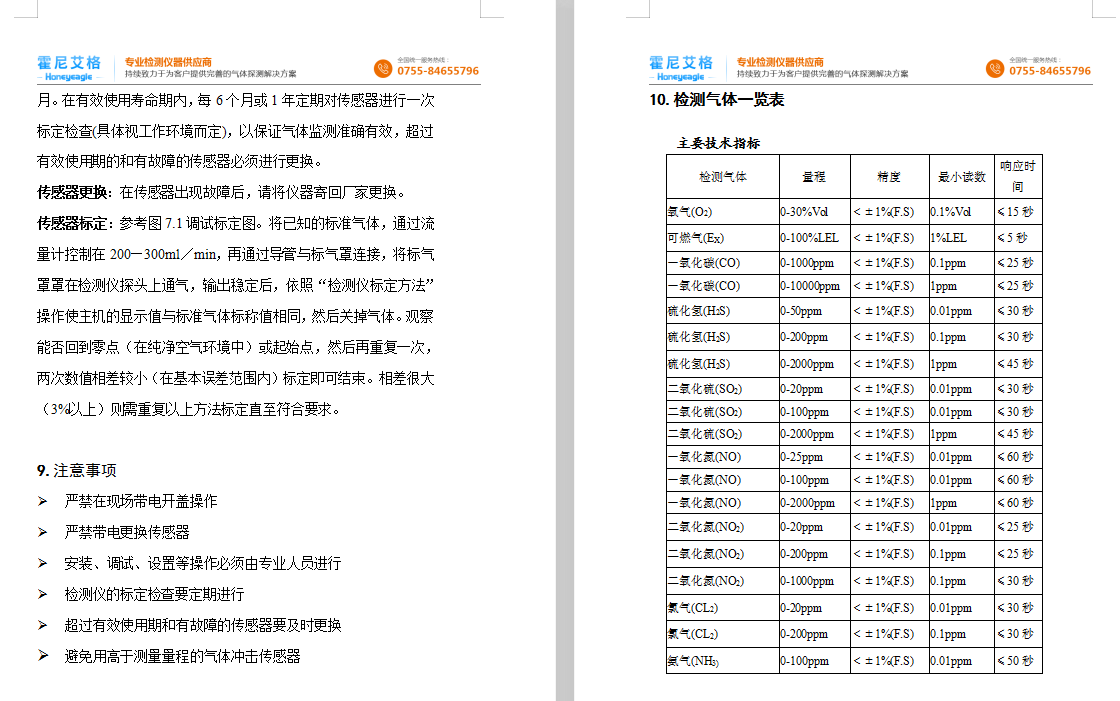

10、檢測氣體(ti) 一覽表----------------------------------------------------------------17
1． 概述
固定式氣體(ti) 檢測儀(yi) 通過對大氣中氧氣、可燃氣體(ti) 、有毒有害氣體(ti) 進行連續24小時在線檢測及聲光報警，不僅(jin) 對特殊場合氣體(ti) 濃度起到控製作用，對危險現場氣體(ti) 泄漏更有預警作用，及時保護各種現場的生命以及財產(chan) 安全。檢測儀(yi) 采用進口傳(chuan) 感器結合高速、高精度處理電路，具有信號穩定，精度高、重複性好等優(you) 點，並且采用防爆設計，適用於(yu) 各種危險場合。儀(yi) 器輸出各種標準信號，可以兼容各種報警係統、PLC、DCS等控製係統。儀(yi) 器廣泛應用於(yu) 石油、化工、冶金、消防、煤礦、電力、船舶、環保、電信、醫療等行業(ye) 。
2． 技術特點
Ø 采用高速、高精度處理電路，實現儀(yi) 器測量的快速和準確
Ø 三線製4-20mA信號和RS485數字信號輸出，可實時與(yu) 計算機進行通訊
Ø 即插即用國際標準智能化傳(chuan) 感器，現場維護非常方便
Ø 大屏幕LCD顯示，功能箭頭指示讓操作一目了然
Ø 配備紅外遙控，不開蓋實現參數調整
Ø 全量程範圍的溫度數字補償(chang)
Ø 遙控或者按鍵實現檢測儀(yi) 在現場自由組態，如查看、設定、校準
Ø 本安電路及防爆外殼設計，現場維護安全、方便、快捷
3． 技術參數
殼體(ti) 材料：鋁合金隔爆外殼
外型尺寸：125X106X153
隔爆等級：Ex d IIC T6
防護等級：IP66
整機重量：1.8Kg
精 度：±3%F.S.
LCD顯示內(nei) 容：測量氣體(ti) 名稱、實時數值、 50段柱狀圖顯示實時氣體(ti) 濃度、氣體(ti) 滿量程、氣體(ti) 內(nei) 部參數
LCD顯示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL
工作環境溫度：-20~50℃
工作環境濕度：10 ~ 95% RH 非凝露
模擬信號輸出：三線製4-20mA 線性輸出
數字信號輸出：標準RS485信號輸出，配合Moden及通訊軟件可與(yu) 計算機進行通訊
工作電壓：24VDC（12~30VDC）
基本工作電流：11mA@24V（毒氣和氧氣），33mA@24V（催化燃燒、紅外傳(chuan) 感器）
