分線式氣體(ti) 報警器安裝電路圖：

2、打開氣體(ti) 報警控製器主機機殼，可以看到以下的電路麵板

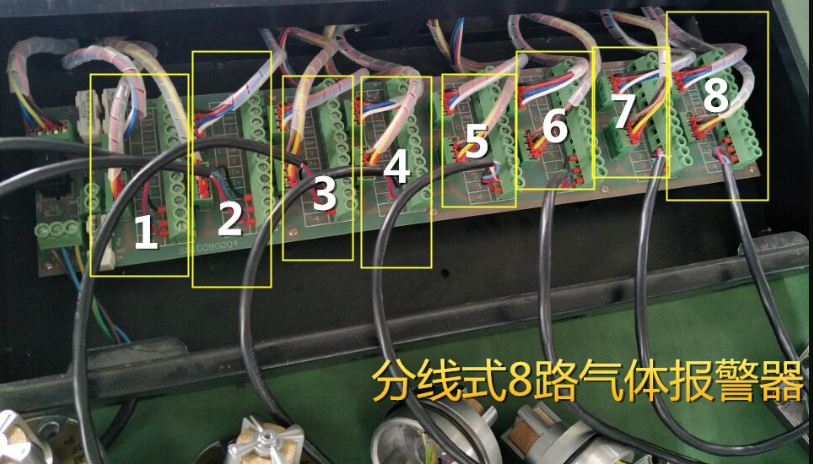

                            如圖顯示有8個(ge) 控製模塊，說明可以控製8個(ge) 氣體(ti) 探測器

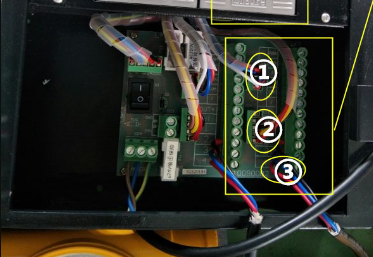

2、放大模塊電路

　　①和②號控製線(模塊電路和模塊連接線，出廠已經設置好，不可拆卸)，其中③號線是連接氣體(ti) 探測器。

　　3、分線型一般 用的是三芯線連接

4、三芯線連接控製模塊

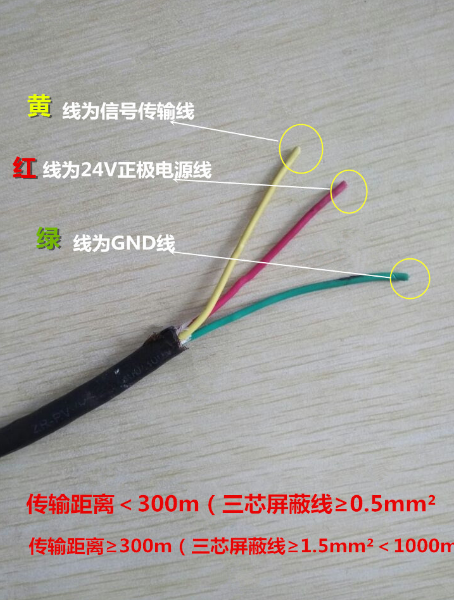

　　以上采用三芯線，紅色為(wei) 24V電源線;藍色為(wei) 信號傳(chuan) 輸線;黑色為(wei) GND線(不同的三芯線生產(chan) 廠家，生產(chan) 批次不同，線的顏色也會(hui) 有改變，可根據說明以及個(ge) 人習(xi) 慣選用)

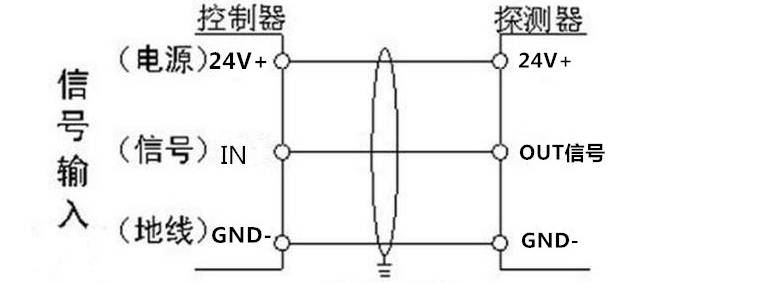

　　5.根據 點和線準確安裝

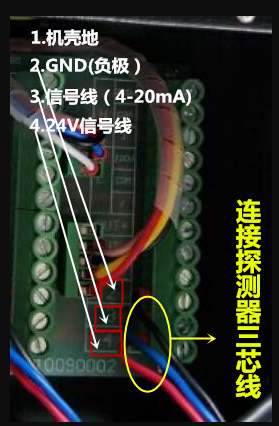

　　2號為(wei) GND(負極)端子選擇黑線連接

　　3號為(wei) 信號線(4-20mA)端子選擇藍線連接

　　4號為(wei) 24V電源線(正極)端子選擇紅線連接

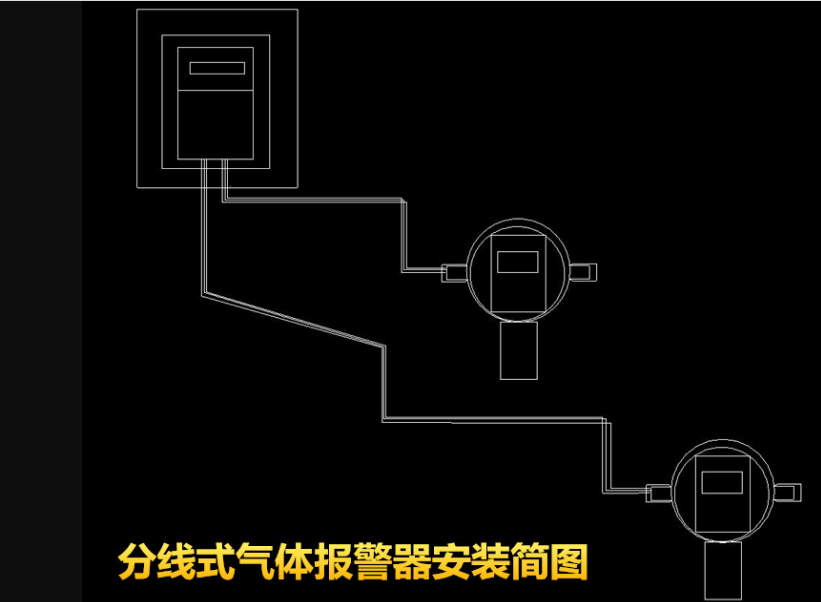

5.分線式安裝效果圖

6.氣體(ti) 報警器安裝效果圖

　　分線式氣體(ti) 報警器安裝注意事項：

　　1、通信線與(yu) 供電線不允許采用同一根電纜.

　　2、 探測器或聯動模塊與(yu) 控製器之間的通信線一律采用0.75mm2以上的雙絞屏蔽線。屏蔽層要可靠接在探測器、電源、聯動機殼上。

　　3、全部屏蔽層是相互連接的。

　　4、通信線必須遠離任何交流電源線,更不允許裝在一根走線管內(nei) 。

　　5、控製器機殼必須單點可靠接大地，接地電阻滿足相關(guan) 要求。

　　6、根據絕大多數安裝現場的實際情況，通信線應采用主機在一頭，向一個(ge) 方向安裝的方式，盡量避免主機在中間向二個(ge) 方向或多個(ge) 方向安裝的方式。

　　7、供電電纜為(wei) 雙芯屏蔽電纜線，電纜選擇必須能夠達到最遠端的探測器供電電壓不小於(yu) 18V進行布線。

　　8、交流電的引入電壓為(wei) AC220V±15%，必須按插座規定的要求正確引入

　　9、通信電纜之間的聯接必須焊接後，再包絕緣膠帶(線從(cong) 地下走時，需考慮防水措施)。

　　10、連好電纜，在接上探測器、控製器之前，用兆歐表查通信電纜各芯之間、供電電纜各纜芯之間及對外皮的絕緣，通訊電纜與(yu) 供電電纜各芯之間的絕緣，要求2M以上。

　　11、控製器探測器接入線路後，不準用兆歐表查絕緣!否則會(hui) 引起嚴(yan) 重後果!

　　12、嚴(yan) 格按說明書(shu) 上注明的接線方式接線!不允許采取試驗性的接線方式來確定接線的順序!否則會(hui) 引起嚴(yan) 重後果!

　　1、控製器的安裝

　　(1)安裝位置

　　機箱屬非防爆結構，應安裝在安全場所，其安裝位置應選擇在便於(yu) 維修觀察場所，周圍不應有影響儀(yi) 器正常工作的強電磁場(電機、變壓器、動力電纜等)。

　　(2)安裝方法

　　根據機箱的安裝位置，用兩(liang) 個(ge) M8的膨脹螺栓緊固在牆壁上，安裝要牢固，不傾(qing) 斜

　　2、電源模塊和聯動模塊的安裝

　　(1) 安裝位置

　　電源模塊和聯動模塊屬非防爆結構，應安裝在安全場所，其安裝位置應選擇在便於(yu) 維修觀察場所，周圍不應有影響儀(yi) 器正常工作的強電磁場(電機、變壓器、動力電纜等)，特別是要避開高溫區。

　　(2) 安裝方法

　　根據模塊的安裝位置，分別用兩(liang) 個(ge) M8的膨脹螺栓將模塊箱緊固在牆壁上，安裝要牢固，不傾(qing) 斜。

　　3、 探測器的安裝

　　1、安裝位置

　　將探測器安裝在可能有氣體(ti) 泄漏的區域中，探測器安裝必須牢固。且安裝位置根據被測氣體(ti) 相對於(yu) 空氣比重大小決(jue) 定，當被測氣體(ti) 比重大於(yu) 空氣時，探測器應安裝在距地麵30cm~60cm處;當被測氣體(ti) 比重小於(yu) 空氣時，探測器安裝高度宜高出釋放源0.5m~2m處。為(wei) 了正確使用探測器並防止其故障的發生，請不要安裝在以下位置：

　　a、直接受蒸氣、油煙影響的地方。

　　b、給氣口、換氣扇、房門等風量流動大的地方。

　　c、水汽、水滴多的地方(濕度：>93%R.H)。

　　d、溫度在-40℃以下或70℃以上的地方。

　　e、有衝(chong) 擊、振動及強電磁場幹擾的場所。

　　2、安裝方法

　　將探測器用兩(liang) 個(ge) M6膨脹螺栓固定在牆壁上或固定在專(zhuan) 用支架上。

　　4、接線

　　1、探測器接線說明

　　DC24V供電線，線型必須滿足探測器電源電壓≥18V，通信線必須采用0.75mm2以上的雙絞屏蔽線。打開探測器上蓋，將電纜前端剝皮100mm後，穿過底座通孔，線芯依次排開，根據實測截取多餘(yu) 的長度，剝線長度10mm，按照接線示意圖接線。接線一定要正確。不準采用試驗性的接線方法。接好線後用防爆膠泥將電纜線出口密封，緊固好機殼。

　　注意2：接好線後，仔細檢查各種接線，確保接線正確後，再開啟電源。禁止帶電接線!
