很多客戶在收到產(chan) 品之後說不會(hui) 接線，其實很簡單的，今天我們(men) 就來介紹三線製如何接線。

　　三線製也就是4-20ma輸出，通俗講也就是3芯電纜線。

　　那麽(me) 探測器和控製器之間如何接線呢?

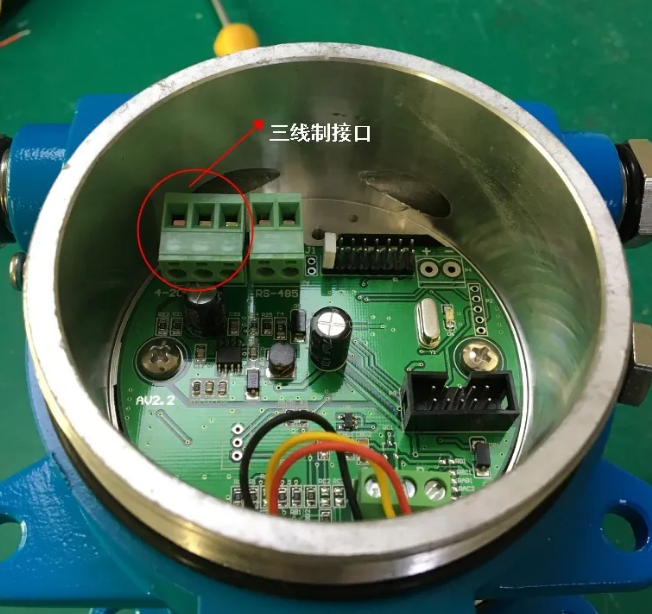

　　我們(men) 先來看看內(nei) 部結構：

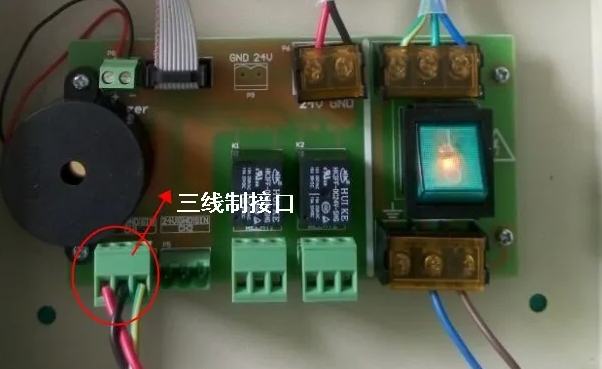

　　控製器內(nei) 部結構圖：

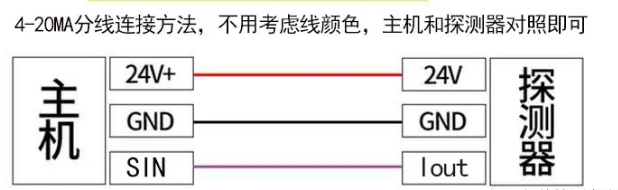

　　那麽(me) 如何接線呢?請看下圖所示：

　　現場連接，不區分連接線顏色，隻要探測器和控製器兩(liang) 端對應即可!

　　接線之前要斷電操作，一定要注意，探測器主板上對應的是lout 輸出信號，控製器主板上麵對應的是sin輸入信號。
