一、介紹

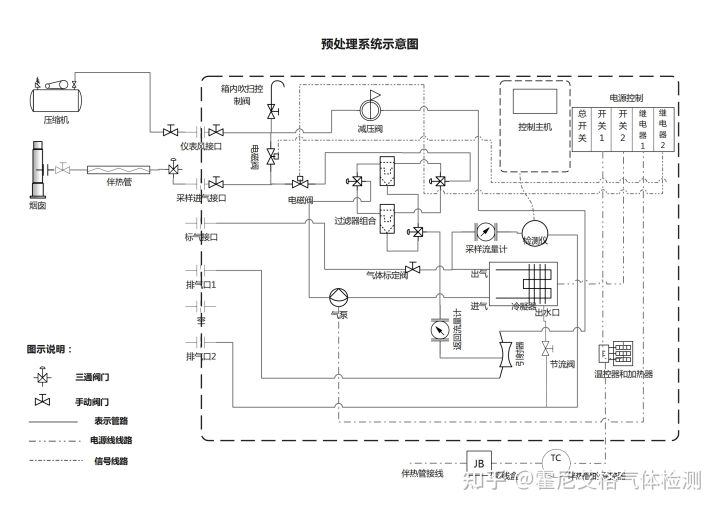

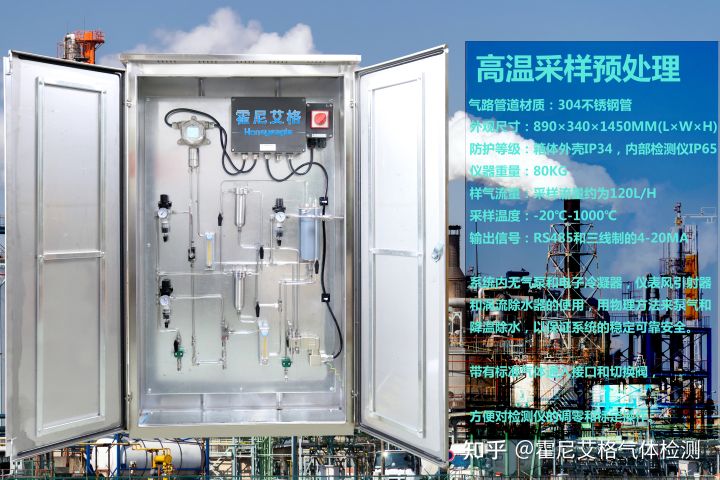

本預處理係統箱體(ti) 結構采用不鏽鋼製作，氣路及各連接部件采用不鏽鋼材質，帶有精密濾芯的過濾器及反吹清潔裝置。斷路器開關(guan) 盒和接線盒采用防腐防爆結構，係統氣路采用儀(yi) 表風引射器泵氣、儀(yi) 表風渦流除水器降溫除水、係統帶正壓排氣以保障安全，係統結構安全可靠。

係統內(nei) 有兩(liang) 個(ge) 不鏽鋼材質帶有精密濾芯的過濾器，過濾粉塵或顆粒雜質，一個(ge) 主用一個(ge) 備份當需要更換時可手動切換到備用過濾器。

係統帶采樣管高壓氣體(ti) 反吹功能，通過檢測儀(yi) 控製電磁閥控製氣路切換，向采樣管中反吹壓縮氣體(ti) ，以保證采樣管路暢通無堵塞。

係統內(nei) 無氣泵和電子冷凝器，儀(yi) 表風引射器和渦流除水器的使用，用物理方法來泵氣和降溫除水，以保證係統的穩定可靠安全。

帶有標準氣體(ti) 通入接口和切換閥，方便對檢測儀(yi) 的調零和標定操作。

二、主要參數

箱體(ti) 材質：304不鏽鋼；氣路管道材質：304不鏽鋼管

外觀尺寸：890×340×1450mm(L×W×H)

防護等級：箱體(ti) 外殼IP34，內(nei) 部檢測儀(yi) IP65

儀(yi) 器重量：80kg

使用環境溫度：0℃-50℃

使用環境濕度：＜95%RH

樣氣輸入溫度：前端＜1200℃，後端進入預處理箱體(ti) 前＜60℃。

樣氣流量：采樣流量約為(wei) 120L/H

過濾器過濾精度1-5微米

降溫除水樣氣輸出露點：4℃

樣氣接口尺寸：Φ6卡套接口

儀(yi) 表風（壓縮氣體(ti) ）接口尺寸：Φ6卡套接口

排水排氣接口尺寸：Φ8卡套接口

標準氣體(ti) 接口：Φ6快擰接口

儀(yi) 表風氣壓要求：≥0.5MPa，＜0.9MPa

工作電壓：DC24V供電

功率： ＜40W

檢測儀(yi) 信號輸出方式：RS485接口的數字信號（MODBUS RTU協議）和三線製的4-20mA模擬信號兩(liang) 種方式

預熱時間： ＜5min

三、安裝與(yu) 調試

1.預處理箱體(ti) 安裝

預處理箱體(ti) 需要安裝在一個(ge) 支架上，進出氣管路和電纜線路從(cong) 箱體(ti) 底部接入。

2.預處理管路安裝

本預處理係統有三個(ge) 管路需要在安裝現場連接。

儀(yi) 表風壓縮氣體(ti) 接入口：在箱體(ti) 內(nei) 左下角，為(wei) φ6的卡套接頭，通過φ6的304不鏽鋼管接入儀(yi) 表風氣路。

排氣接口：為(wei) φ8的卡套接頭，通過φ8的304不鏽鋼管路接入到相應的氣路返回法蘭(lan) 盤接頭處。

采樣進氣接口：為(wei) φ6的卡套接頭，通過φ6的304不鏽鋼管路接入到相應的氣路采樣法蘭(lan) 盤接頭處。

3.電器連接與(yu) 說明

預處理工作電壓24VDC供電，電源接入開關(guan) 盒內(nei) 。

RS485數字信號和4-20mA信號在接線盒內(nei) ，如下圖：

四、使用與(yu) 操作

過濾器的選擇，本預處理係統內(nei) 有2個(ge) 過濾器,正常使用時使用使用1個(ge) 過濾器，另1個(ge) 過濾器處在備用狀態，通過三通球閥1，三通球閥2，三通球閥3這三個(ge) 三通閥來選擇。當3個(ge) 三通閥手柄箭頭都指向上方時，使用過濾器1；反之當3個(ge) 三通閥手柄箭頭指向下方時，使用的是過濾器2。

氣體(ti) 流量參數設定，在正常使用時，儀(yi) 表風球閥應處在打開位置，檢測儀(yi) 流量計流量在0.5L/min左右，如不在此範圍，可調整引射器1減壓閥旋鈕調整；返回流量計流量在1.5L/min左右，如不在此範圍可調整引射器2減壓閥旋鈕調整。

渦流除水減壓閥壓力調整至0.3-0.4MPa區間，渦流除水器上引出有Pt100測溫端子，可測試內(nei) 部溫度，溫度保持在2-6℃（100.78-102.34Ω）最佳。

氫氣檢測儀(yi) 的使用詳細見《在線式氣體(ti) 濃度檢測儀(yi) 產(chan) 品說明書(shu) 》。

采樣管路的反吹功能由檢測儀(yi) 自動控製，反吹時間間隔可以設定，……

五、日常維護

定期檢查儀(yi) 表風壓力是否滿足係統正常工作，減壓閥是否正常工作。

定期檢查檢測儀(yi) 流量計和返回流量計是否在正常的流量範圍。

定期檢查過濾器濾芯髒汙程度，如果汙染、堵塞應及時更換。

濾芯尺寸：長度75*外徑30*內(nei) 徑20，可選用PE高分子濾芯、陶瓷濾芯、四氟濾芯。

定期檢查預處理內(nei) 的檢測儀(yi) ，進行零點和濃度校準。（操作方法可見檢測儀(yi) 的產(chan) 品說明書(shu) ）
