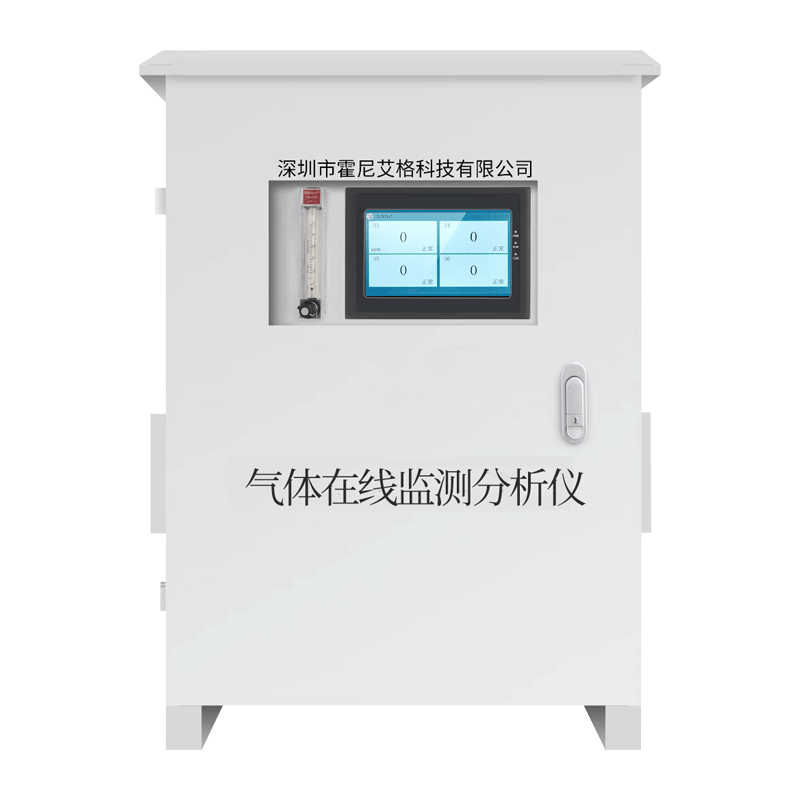

HANG6200-4-G型氣體(ti) 在線監測分析儀(yi) 係統是針對易燃易爆、有毒有害氣體(ti) 在線監測超標預警方案，氣體(ti) 經過除濕過濾處理後，符合氣體(ti) 分析儀(yi) 所需的幹淨氣體(ti) ，能最大程度保證氣體(ti) 檢測分析的準確度，能有效延長氣體(ti) 傳(chuan) 感器的使用壽命，提高傳(chuan) 感器的可靠性。氣體(ti) 在線監測分析儀(yi) 是我公司自主研發生產(chan) 的廠界/固定源氣體(ti) 在線監測儀(yi) ，傳(chuan) 感器是選用進口高精度傳(chuan) 感器，采用泵吸式采樣方式監測,內(nei) 置除水除塵過濾器，可以很好的保護傳(chuan) 感器不受侵害,采用聲光報警裝置。
一、氣體(ti) 在線監測分析儀(yi) 技術參數
1、 電源輸入：220AC
2、 工作功率：35-40W
3、 傳(chuan) 感器類型：CH4、O2、CO、H2S；
4、 氣體(ti) 種類：甲烷、硫化氫、氧氣、一氧化碳；
5、 采樣方式：泵吸式；
6、 氣體(ti) 量程：CH4：0-100%LEL；O2：0-30%VOL；CO：0-1000PPM；H2S：0-100PPM
7、 精確度： ≤±3%FS；
8、 分辨率： CH4：0.01%LEL；O2：0.01%VOL；CO：1PPM；H2S：0.1PPM ；
9、 重複性： ≤±2%FS ；
10、 零點漂移： ≤±2%FS/6h ；
11、 跨度漂移： ≤±3%FS/6h ；
12、 傳(chuan) 感器響應時間： T90≤30S ；
13、 通信方式：4-20mA/RS485數字信號(無線傳(chuan) 輸：上傳(chuan) 到電腦平台，實現微信短信推送報警信息)
14、 報警方式：聲光報警；
15、 顯示方式：7寸觸摸屏；
16、 工作溫度： -20~60度；
17、 工作濕度： 0~95%RH(無凝結)；
18、 產(chan) 品尺寸：700X500X270.
氣體(ti) 在線監測分析儀(yi) 優(you) 點
1、實現高性能自動監測，防幹擾技術設計；
2、精度高，性能可靠，適用於(yu) 戶外和工業(ye) 環境；
3、實現數據參數采集，自動上傳(chuan) 網絡平台，自動發布數據（GPRS輸出）；
4、體(ti) 積小，模塊化設計，靈活布局；
5、采用32位高速處理核心芯片；
6、采用7寸工業(ye) 顯示觸摸屏；
7、扇熱排風裝置；
8、采用冷凝功能，多層次保護傳(chuan) 感器；
9、數據存儲(chu) 10萬(wan) 條，報警記錄1000條，可以U盤導出數據.

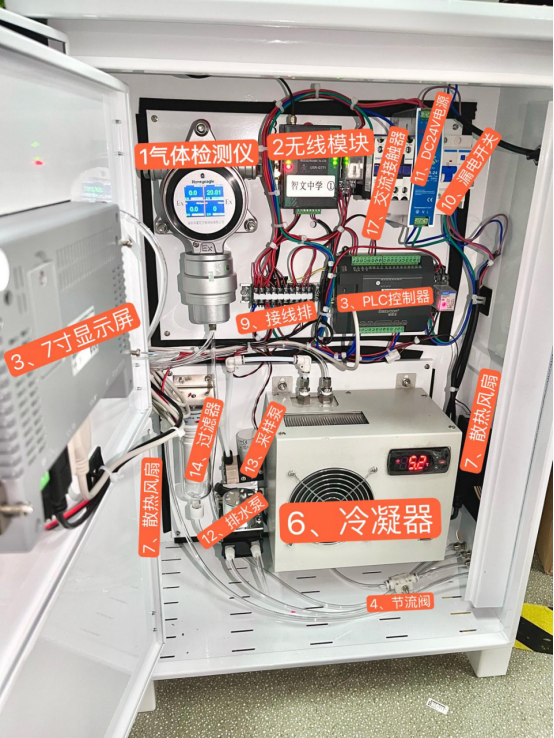

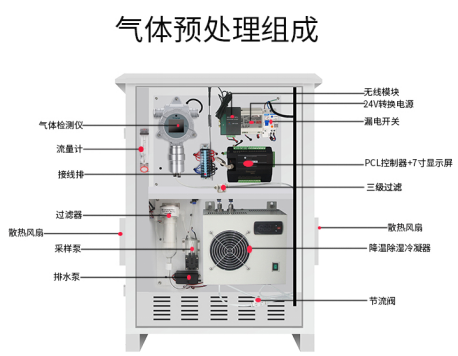

1、高溫預處理裝置：保證氣體(ti) 能有效的被冷凝除水；
2、三級過濾裝置：除油、除塵、幹燥；
3、溫度監測裝置：實時溫度顯示；
4、氣體(ti) 取樣裝置：5升真空采樣泵，無刷電機，長壽命，約10000小時，4L/min；
5、氣體(ti) 檢測裝置：監測有毒有害氣體(ti) 等廢氣；
6、內(nei) 置電子冷凝器和排水泵，可自動排出冷凝；
7、流量控製裝置：控製氣體(ti) 實時流量；

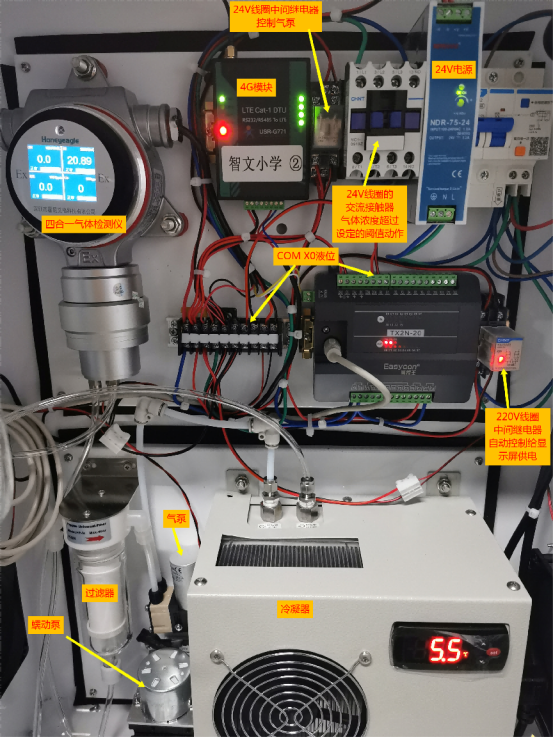

8、PLC控製係統：數據分析，數據儲(chu) 存，數據導出；

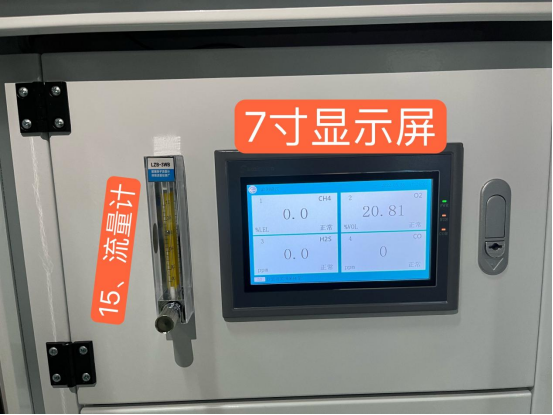

9、7寸液晶觸摸顯示屏：中英文切換，氣體(ti) 單位切換；

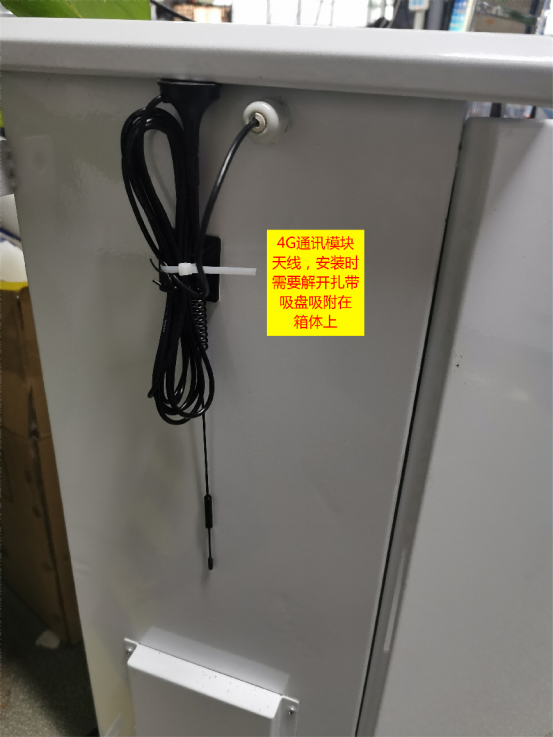

10、無線傳(chuan) 輸模塊4G、Lora、wifi 、DTU等上傳(chuan) 平台；
11、防水設計，檢測快速，可靠，穩定；
12、可將氣體(ti) 分析儀(yi) 內(nei) 置於(yu) 機箱內(nei) ，也可以外置；
13、標準采樣距離為(wei) 20米，可選配最遠采樣距離超過40米；
14、標準處理溫度為(wei) 200℃，最高可以處理1300℃以內(nei) 的煙氣（需定製）；
四、氣體(ti) 在線監測分析儀(yi) 適用範圍：
應用領域：
適用鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦爐等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體(ti) 采樣、氣體(ti) 淨化、環保排放等。適合農(nong) 業(ye) 大棚、實驗室、汙水池、冷庫、高溫爐等高溫或低溫的場合使用。
氣體(ti) 在線監測分析儀(yi) 安裝使用說明

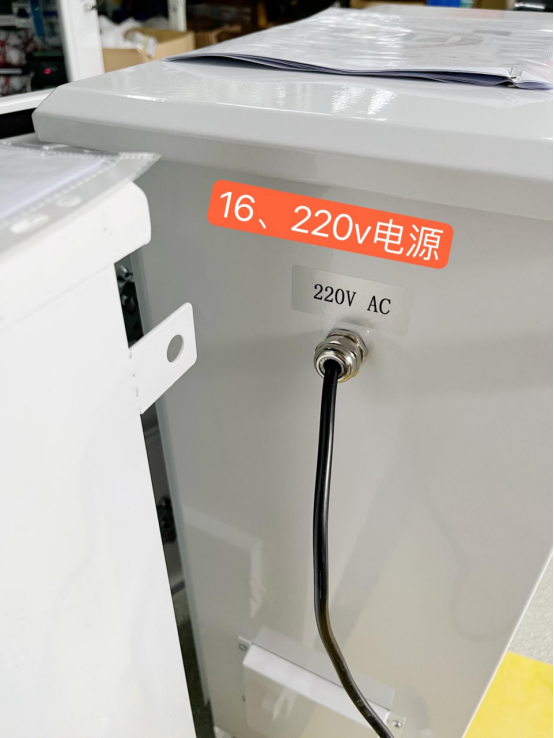

一、電源部分：
電源插頭接220V交流電源，。
二、確定機箱及采樣管安裝位置
1，采樣管安裝位置的選擇，一般采樣點溫度在20度左右是最佳的，但很少有這樣的合適地方，盡量選擇溫度相對偏低的點安裝采樣管。同時綜合考慮與(yu) 主機箱之間的距離和管路鋪設路線。
2，主機箱安裝位置的選擇，首先內(nei) 部傳(chuan) 感器元件的耐受溫度範圍為(wei) -20℃~+50℃，最佳工作溫度為(wei) +20℃左右，所以要選擇環境溫度不低於(yu) -20℃也不高於(yu) +50℃的地方安裝。
3，采樣點與(yu) 主機箱管路距離，主機箱內(nei) 部使用的抽氣泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長，一般20米內(nei) 是沒有問題的。還是需要結合現場實際情況而定。
三、氣路管線連接部分：

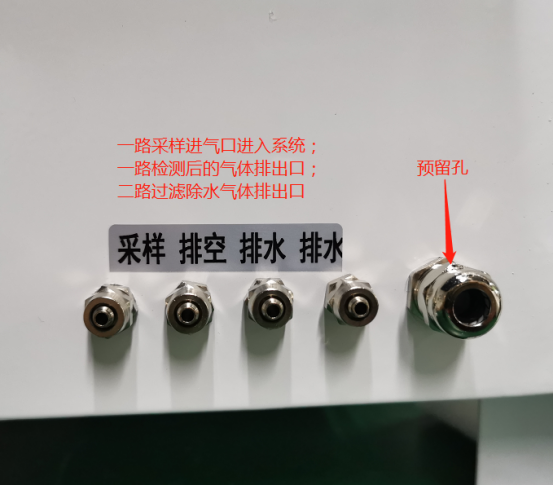

1，管路接口有四個(ge) ：分別是一路采樣進氣口進入係統；一路檢測後的氣體(ti) 排出口；二路過濾除水氣體(ti) 排出口。接口默認是φ6大小，可以使用外徑6mm內(nei) 徑4mm的PU軟管。
氣路接口示意圖
采樣管的安裝
1，氣路排出接口的接法：
排空口：使用φ6的PU軟管連接，主要排放的是從(cong) 流經檢測儀(yi) 裏檢測後的氣體(ti) ，
排水口：兩(liang) 個(ge) 排水口，使用φ6的PU軟管連接，可以用三通頭合並為(wei) 1條管路排出，大部分的采樣氣體(ti) 和水汽從(cong) 這裏排出，如果管道待測氣體(ti) 管道溫度高、濕氣大所含水汽較多，那顯示為(wei) 排水的二路排水口會(hui) 有水流出，所以排水管應向下安裝，以保證水流順利排出。
四、使用調試中的注意事項：
1，流量控製：係統運行中，通過調整流量計和冷凝器下端排水管道上的節流閥，控製流過檢測儀(yi) 表的氣體(ti) 流量在400ml/min左右。
2，冷凝器的目標冷凝溫度使用默認溫度即可，一般5-6℃。
需要定期手動維護清洗粉塵顆粒物雜質過濾器，防止堵塞氣路。

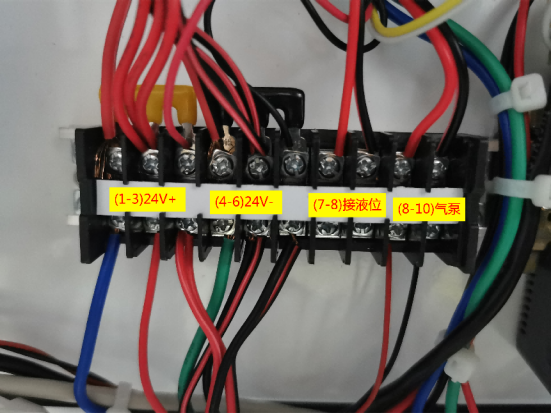

五、端子排接線定義(yi) ：
