危險品庫氣體監測方案
一、為(wei) 何安裝可燃、有毒有害氣體(ti) 設備
危險品庫是存在各種化學材料的場所，可能會(hui) 存在可燃氣體(ti) 或有毒有害氣體(ti) 泄漏的情況。所以安裝有毒/可燃氣體(ti) 報警器 HNAG1000-EX-F是一種有效的安防措施。防爆型化工廠倉(cang) 庫有害泄漏報警器,可燃氣體(ti) 報警裝置安裝位置有什麽(me) 規定、可以有效的檢測出可燃氣體(ti) 的濃度，預防氣體(ti) 泄漏後可燃氣體(ti) 濃度超標？
可燃有害氣體(ti) 報警器可以有效的檢測出可燃有毒性氣體(ti) 的濃度，預防氣體(ti) 泄漏後可燃有毒性氣體(ti) 濃度超標。可燃有害氣體(ti) 報警器是由氣體(ti) 報警控製器和氣體(ti) 探測器兩(liang) 部分組成，控製器可放置於(yu) 值班室內(nei) ，主要對各監測點進行控製，可燃有毒性氣體(ti) 探測器安裝於(yu) 氣體(ti) 最易泄漏的地點，氣體(ti) 探測器的核心部件為(wei) 內(nei) 置的氣體(ti) 傳(chuan) 感器，可燃氣體(ti) 傳(chuan) 感器檢測空氣中可燃氣體(ti) 的濃度。氣體(ti) 探測器將傳(chuan) 感器檢測到的可燃氣體(ti) 濃度轉換成電信號，通過線纜傳(chuan) 輸到控製器，可燃有毒性氣體(ti) 濃度越高，電信號越強，當氣體(ti) 濃度達到或超過氣體(ti) 報警控製器設置的報警點時，氣體(ti) 報警控製器發出報警信號，並可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。
可燃有害氣體(ti) 報警器是嚴(yan) 格遵循的國家標準為(wei) GBT 50493-2019《石油化工可燃氣體(ti) 和有毒氣體(ti) 檢測報警設計標準》和GB15322.1-2003《測量範圍為(wei) 0～100％LEL的點型可燃氣體(ti) 探測器》，GB16808-2008《可燃氣體(ti) 報警控製器》可燃氣體(ti) 泄漏報警控製器外形美觀、顯示界麵清晰、操作簡單，產(chan) 品整機采用模塊化結構設計，便於(yu) 維護。
防爆型可燃有害氣體(ti) 報警器防爆認證等級為(wei) Exd II CT6,可以固定安裝在有被測氣體(ti) 泄漏的室內(nei) 、外危險場所。可燃有害氣體(ti) 報警器采用進口傳(chuan) 感器，測量精度高，穩定性好，抗中毒，抗幹擾能力強。壁掛式可燃有害氣體(ti) 報警器可以有效的檢測出可燃氣體(ti) 的濃度，預防可燃氣體(ti) 泄漏後氣體(ti) 濃度超標。

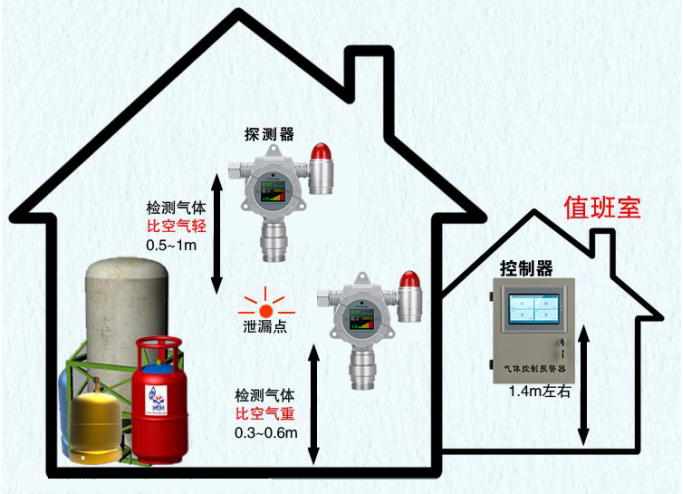

二、安裝示意圖：
氣體(ti) 探測器安裝方式：
氣體(ti) 檢測報警器安裝方式有抱管安裝、牆壁安裝、支架固定安裝等方式。
壁掛式安裝也就是自然擴散式主要用於(yu) 車間,倉(cang) 庫,大學實驗室,室外各種場所等等; 用螺絲(si) 把氣體(ti) 報警器檢測儀(yi) 固定在指定的位置,(所檢測氣體(ti) 最容易產(chan) 生的地方);就近取電 24V 或者 PLC,控製監控係統直接供電進行工作;不同氣體(ti) 安裝位置不同。
氣體(ti) 探測器安裝注意事項
氣體(ti) 檢測報警器的具體(ti) 安裝位置是由氣體(ti) 的比重決(jue) 定的，具體(ti) 安裝方案如下：
1、當被檢測氣體(ti) 密度比重大於(yu) 空氣比重時，氣體(ti) 檢測報警器應安裝在距離地麵
(30～60)cm 處，且傳(chuan) 感器部位向下。
2、當被檢測氣體(ti) 密度比重小於(yu) 空氣比重時，氣體(ti) 檢測報警器應安裝在距離頂棚
(30～60)cm 處，且傳(chuan) 感器部位向下。
氣體(ti) 檢測報警器的安裝位置是根據 GB50493-2009《石油化工易燃氣體(ti) 和有害氣
體(ti) 檢測報警設計規範》相關(guan) 規定依據檢測氣體(ti) 密度及風向確定氣體(ti) 檢測報警器安
裝位置。
三、產(chan) 品介紹：

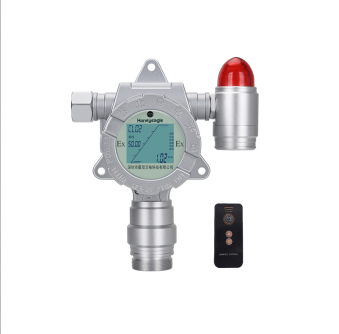

產(chan) 品名稱：在線式可燃氣體(ti) 探測器，型號：HNAG1000-EX-F，乙炔可燃氣體(ti) 比空氣輕安裝位置離頂棚的30~60公分。
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈衝(chong) 浪湧電流衝(chong) 擊。高可靠性和穩定性。
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關(guan) 量輸出，可選頻率輸出 200-1000Hz 、1～5V輸出、無線傳(chuan) 輸(10-50公裏或不限距離)。可以有線或無線遠程實時監控，將數據上傳(chuan) 到手機或通過局域網、互聯網傳(chuan) 輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體(ti) 報警控製器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS係統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢複出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度
●自動跟蹤零點防止漂移，溫度補償(chang) 、多級校準，能同時符合國標和各個(ge) 地區的地方、省級計量局標準
HNAG1000-EX-G可燃氣體(ti) 探測儀(yi) 詳細參數 | |||
工作電壓 | DC5V±1%/DC24±1% | 波特率 | 9600 |
測量氣體(ti) | 可燃EX氣體(ti) | 檢測原理 | 催化燃燒 |
采樣精度 | ±3%F.S | 響應時間 | <10S |
重複性 | ±1%F.S | 工作濕度 | 0-95%RH |
工作溫度 | -30 ～ 50℃ | 長期漂移 | ≤±1%（F.S/年） |
存儲(chu) 溫度 | -40 ～ 70℃ | 預熱時間 | 10S |
工作電流 | ≤50mA | 工作氣壓 | 86kpa-106kpa |
安裝方式 | 固定安裝 | 質保期 | 1年 |
輸出接口 | 多種 | 外殼材質 | 鋁合金 |
使用壽命 | 3-5年 |
外型尺寸 | 183*143*107mm(L×W×H）1.5Kg |
測量範圍 | 詳見選型表 | ||
輸出信號 | 標配：RS485，4-20mA | ||

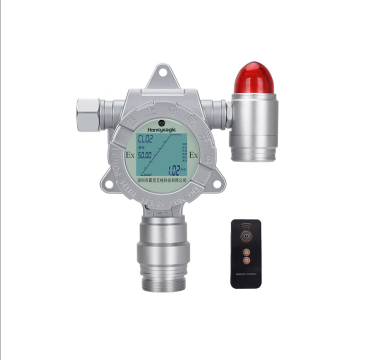

產(chan) 品名稱：在線式二氧化碳氣體(ti) 探測器，型號：HNAG1000-CO2-F，二氧化碳比空氣重安裝位置離地麵30~60公分，CO2本身無毒，但CO2在人體(ti) 內(nei) 累積過多就會(hui) 對人體(ti) 產(chan) 生毒性，正常人體(ti) 呼吸的CO2含量為(wei) 400PPM左右，如果空氣中的CO2達到1%VOL就會(hui) 對人體(ti) 有害，如果吸入空氣中的CO2達到10%VOL，人體(ti) 會(hui) 導致窒息死亡。
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈衝(chong) 浪湧電流衝(chong) 擊。高可靠性和穩定性。
GB 3836.1—2010 《爆炸性氣體(ti) 環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體(ti) 環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體(ti) 環境用電氣設備 本質安全型“i”》
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關(guan) 量輸出，可選頻率輸出 200-1000Hz 、1～5V輸出、無線傳(chuan) 輸(10-50公裏或不限距離)。可以有線或無線遠程實時監控，將數據上傳(chuan) 到手機或通過局域網、互聯網傳(chuan) 輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體(ti) 報警控製器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS係統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢複出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度
●自動跟蹤零點防止漂移，溫度補償(chang) 、多級校準，能同時符合國標和各個(ge) 地區的地方、省級計量局標準
檢測範圍： | 0-5000PPM；0-100%VOL(量程可定製） | ||
分辨率： | 1PPM；0.1%VOL | ||
顯示方式： | 液晶顯示 | ||
檢測方式： | 擴散式、流通式 | 安裝方式： | 壁掛式、管道式 |
檢測精度： | ≤±3% | 線性誤差： | ≤±1% |
響應時間： | ≤20秒（T90） | 零點漂移： | ≤±1%（F.S/年） |
恢複時間： | ≤20秒 | 重 複 性： | ≤±1% |
信號輸出： | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳(chuan) 輸距離1Km | ||
傳(chuan) 輸方式： | ① 電纜傳(chuan) 輸：3芯、4芯電纜線，遠距離傳(chuan) 輸（1-2公裏） ③Lora傳(chuan) 輸：可傳(chuan) 輸距離10-50公裏 | ||
接收設備： | 用戶電腦、控製報警器、PLC、DCS、等 | ||
報警方式： | 現場聲光報警、外置報警器、遠程控製器報警、電腦數據采集軟件報警等 | ||
報警設置： | 標準配置兩(liang) 級報警，可選三級報警；可設置報警方式：常規高低報警、區間控製報警 | ||
電器接口： | 3/4″NPT內(nei) 螺紋、1/2″NPT內(nei) 螺紋，同時支持2種電器連接方式 | ||
防爆標誌： | ExdII CT6（隔爆型） | 殼體(ti) 材料： | 壓鑄鋁+噴砂氧化/氟碳漆，防爆防腐蝕 |
防護等級： | IP66 | 工作溫度： | -30 ～ 60℃ |
工作電源： | 24VDC（12～30VDC） | 工作濕度： | ≤95%RH，無冷凝 |
尺寸重量： | 183×143×107mm(L×W×H）1.5Kg(儀(yi) 器淨重) | 工作壓力： | 86 ～ 106Kpa |

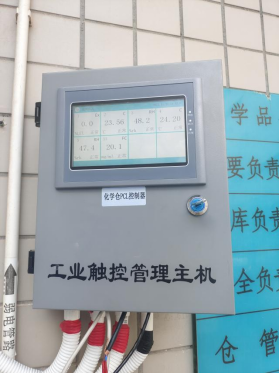

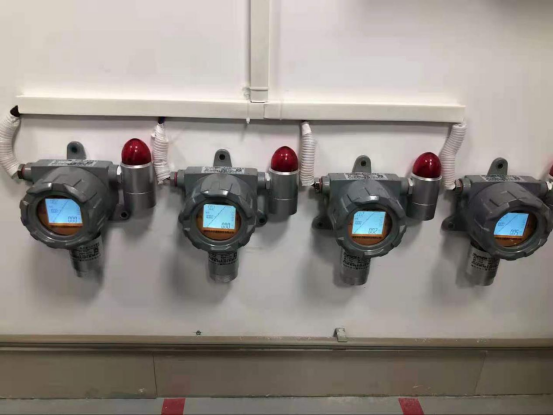

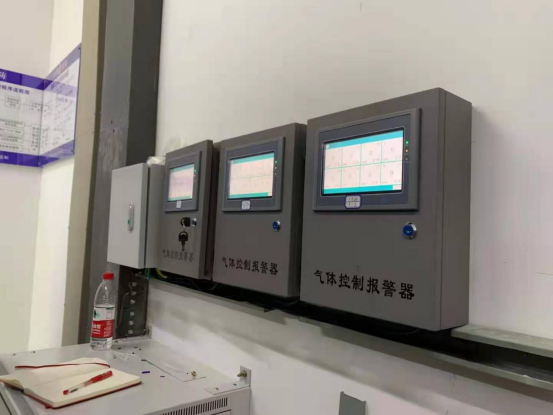

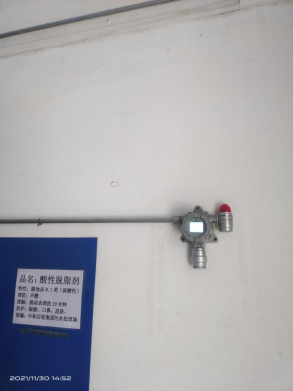

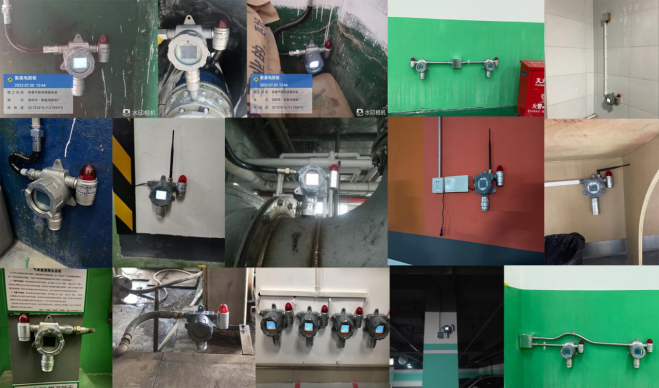

安裝案例圖
