烤漆房有機揮發VOC氣體濃度檢測係統
噴漆烤漆的過程中產(chan) 生的有毒有害氣體(ti) 。有毒有害氣體(ti) 主要汙染物含有懸浮顆粒物、芳香族化合物、苯、甲苯、二甲苯等有機揮發物。根據作業(ye) 人員安全，保護大氣環境，噴漆烤漆房需要安裝有毒有害氣體(ti) 在線實時監測係統方案，有毒有害氣體(ti) 濃度檢測方案設計如下：
1、探測器工作過程：
氣體(ti) 探測器將會(hui) 探測到有機揮發VOC氣體(ti) 濃度傳(chuan) 輸到有機揮發VOC氣體(ti) 報警控製主機，一旦氣體(ti) 濃度達到下限報警值，控製主機就會(hui) 發出聲光報警, 並輸出低限報警信號以啟動排風扇，降低現場的有機揮發VOC氣體(ti) 濃度。如果有機揮發VOC氣體(ti) 探測器探測到有機揮發VOC氣體(ti) 濃度持續上升，並達到高限報警值, 那有機揮發VOC氣體(ti) 報警控製主機就會(hui) 輸出高限報警信號（脈衝(chong) 信號)以啟動緊切斷電磁閥，切斷氣源。
有機揮發VOC氣體(ti) 報警控製主機與(yu) 風機的聯接，有機揮發VOC氣體(ti) 報警器與(yu) 功率≤200W的排風扇可以直接連接，與(yu) 功率＞200W風機連接需要通過220V交流接觸器。
2、以上情況使用固定式RAYBET雷下载或者固定式氣體(ti) 報警器，產(chan) 品描述和技術參數如下：
在線式有機揮發物VOCRAYBET雷下载,適用於(yu) 各種環境中的有機揮發物氣體(ti) 濃度和泄露實時準確檢測，采用進口PID光離子傳(chuan) 感器和微控製器技術. 響應速度快，測量精度高，穩定性和重複性好等優(you) 點. 接線方式適用於(yu) 各種危險場所, 並兼容各種控製報警器, PLC, DCS等控製係統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關(guan) 量輸出; 完美顯示各項技術指標和氣體(ti) 濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為(wei) 因素, 不可控因素導致的儀(yi) 器損壞;獨立氣室，傳(chuan) 感器更換便捷,更換無須現場標定，傳(chuan) 感器關(guan) 鍵參數自動識別;具有良好的抗幹擾性能。
型號： | |||
檢測氣體(ti) ： | 空氣中的有機揮發氣體(ti) | ||
檢測範圍： | 0-100ppm、500ppm、1000ppm、5000ppm、 | ||
分辨率： | 0.01ppm、 | ||
顯示方式： | 液晶顯示 | ||
溫 濕 度： | 選配件，溫度檢測範圍：-40 ～ 120℃，濕度檢測範圍：0-100%RH | ||
檢測方式： | 擴散式、流通式、泵吸式可選 | 安裝方式： | 壁掛式 |
檢測精度： | ≤±2% | 線性誤差： | ≤±1% |
響應時間： | ≤10秒（T90） | 零點漂移： | ≤±1%（F.S/年） |
恢複時間： | ≤10秒 | 重 複 性： | ≤±1% |
信號輸出： | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳(chuan) 輸距離1Km | ||
傳(chuan) 輸方式： | ① 電纜傳(chuan) 輸：3芯、4芯電纜線，遠距離傳(chuan) 輸（1-2公裏） | ||
接收設備： | 用戶電腦、控製報警器、PLC、DCS、等 | ||
報警方式： | 現場聲光報警、外置報警器、遠程控製器報警、電腦數據采集軟件報警等 | ||
報警設置： | 標準配置兩(liang) 級報警，可選三級報警；可設置報警方式：常規高低報警、區間控製報警 | ||
電器接口： | 3/4″NPT內(nei) 螺紋、1/2″NPT內(nei) 螺紋，同時支持2種電器連接方式 | ||
標誌： | ExdII CT6（隔型） | 殼體(ti) 材料： | 壓鑄鋁+噴砂氧化/氟碳漆，防腐蝕 |
防護等級： | IP66 | 工作溫度： | -30 ～ 60℃ |
工作電源： | 24VDC（12～30VDC） | 工作濕度： | ≤95%RH，無冷凝 |
尺寸重量： | 183×143×107mm(L×W×H）1.5Kg(儀(yi) 器淨重) | 工作壓力： | 86 ～ 106Kpa |
標準配件： | 遙控器、說明書(shu) 、合格證 | 質保期： | 一年 |
三、工作原理及實物連接圖

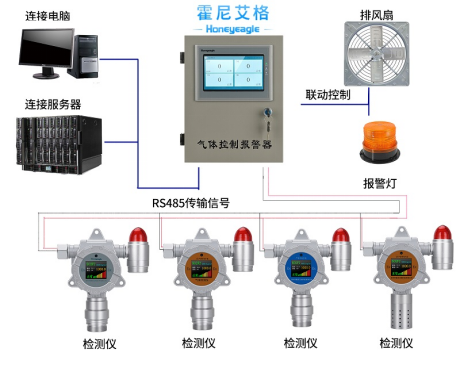

有機揮發物VOC氣體(ti) 報警器采集到的氣體(ti) 濃度信號轉換為(wei) RS485，並以RS485標準信號的方式傳(chuan) 到控製主機上；控製主機接受有機揮發物VOC氣體(ti) 報警器傳(chuan) 上來的RS485信號，經過處理、邏輯分析，以數字顯示、聲光報警的方式反映出來（可連接風機，電磁閥等）。
1.

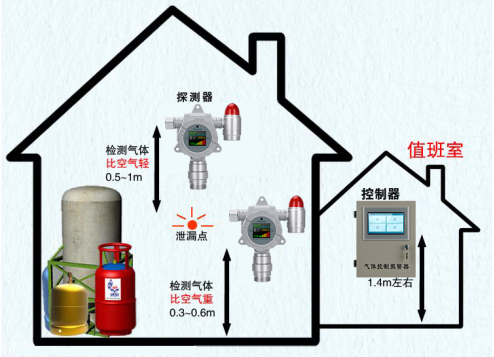

氣體(ti) 報警器的安裝位置的確定：探測器安裝在可能有釋放源的區域內(nei) ，探頭對準氣體(ti) 聚集、擴散的方向，當被測氣體(ti) 比重大於(yu) 空氣時（液化石油氣、沼氣），探測器安裝在距離地麵20～60cm處，當被測氣體(ti) 比重小於(yu) 空氣時（天然氣），探測器安裝高度高於(yu) 釋放源0.5～2米處。
氣體(ti) 報警器不能安裝在以下位置
1.直接受蒸汽、油煙影響的地方；
2.給氣口、換氣扇、房門等風量流量大的地方；
3.水汽、水滴多的地方；
4.有衝(chong) 擊、震動及強電磁場幹擾的地方；
5.溫度在-40℃以下或70℃以上的地方；
分布與(yu) 接線要求
探測器與(yu) 控製器之間用四芯電纜線連接，
線徑（1.5/2.0 mm2）
傳(chuan) 輸距離（1200/1500 m）

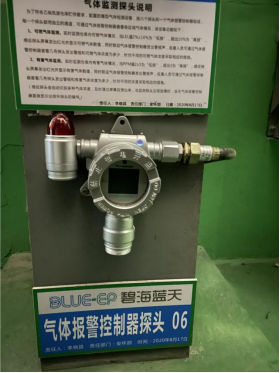

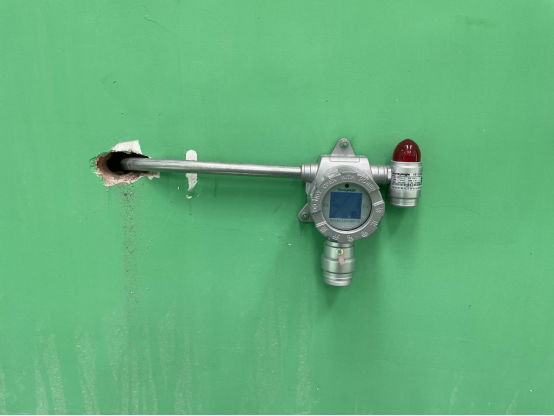

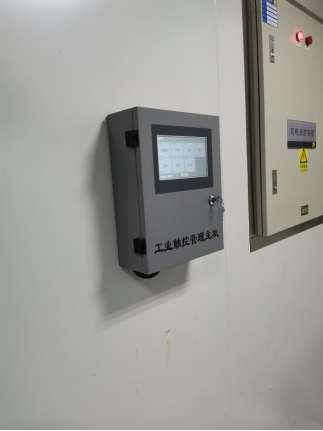

安裝案例
