管道式氣體(ti) 探測器解決(jue) 方案

現有的擴散式探測器在有些環境（如不易檢測的封閉空間、肮髒或潮濕的環境、高溫或低溫環境、管道環境）不能使用，為(wei) 了檢測這些環境中的氣體(ti) ，需要使用經過帶減壓和過濾裝置的管道式氣體(ti) 探測器。管道式探測器的市場定位：對具有一定壓力，高溫高濕的一種解決(jue) 方案 。

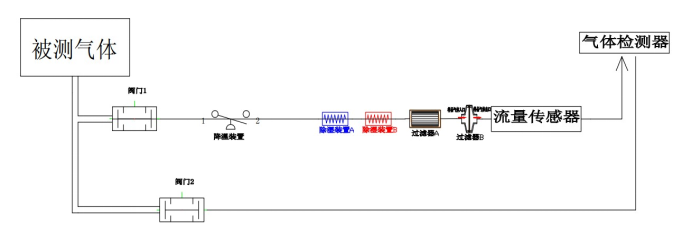

技術路線：

1管道內(nei) 的氣體(ti) 首先經過減壓閥穩壓；

2進入降溫裝置進行降溫 ；

3降溫後進行除濕處理；

4進入過濾裝置（過濾裝置有兩(liang) 級過濾）；

5 進入流量計，指示氣體(ti) 流量大小；

6 最後進入傳(chuan) 感器氣室，由儀(yi) 表運算並進行數據顯示。

結構方案：

1分兩(liang) 部分：降溫和檢測部分

2降溫部分在外部和管道進行連接

3檢測部分是將探測器、供電模塊、氣室及接頭、過濾裝置流量計等通過不鏽鋼管進行連接，在機箱內(nei) 進行4固定並預留便於(yu) 接管路的進氣和排氣口。

設備組成:

主要部件：

1降濕管道；

2水氣分離器；

3過濾器

4流量計

5氣體(ti) 探測器及氣室

6其它：不鏽鋼接頭、不鏽鋼管、減壓閥等，具體(ti) 可根據客戶定製完成。

管道式氣體(ti) 探測器主要部件：

1.水氣分離器

功能：用於(yu) 分離樣氣中的水氣

當在現場進行實時在線監測時，被測環境中可能有水蒸氣，通過水氣分離器可以將水蒸氣進行分離，確保對幹燥的樣氣進行檢測，提高檢測精度，延長傳(chuan) 感器的壽命。

 2.過濾器

功能：用於(yu) 過濾樣氣中的水氣和粉塵

當在現場進行實時在線監測時，被測環境中可能含有各種灰塵等顆粒物，過濾器可以有效的濾除樣氣中的灰塵等，防止對傳(chuan) 感器氣室以及管路的堵塞，同時對樣氣進行進一步的幹燥。

3.流量計

功能：用於(yu) 檢測樣氣的流量

對於(yu) 不同的被測氣體(ti) ，要求的氣體(ti) 流量不同，同時，合適的氣體(ti) 流量可以確保對樣氣的檢測精度，延長傳(chuan) 感器的壽命。

 4.傳(chuan) 感器氣室

功能：提供樣氣與(yu) 傳(chuan) 感器接觸的空間，確保傳(chuan) 感器與(yu) 樣氣進行充分的接觸，提高檢測精度和穩定性。

 5.進氣口

功能：用於(yu) 外接采樣氣體(ti) 管路

可根據采樣氣路的距離，采樣環境的不同，選用不同尺寸的管路以及接口

 6.排氣口

功能：用於(yu) 將測試完的氣體(ti) 排出

排氣口的合理設計可以有效避免對樣氣的汙染，將檢測過的氣體(ti) 進行合理的排放。

管道式氣體(ti) 探測器技術參數：

測量氣體(ti) ：HF；

名稱：氟化氫RAYBET雷下载

型號：HNAG1000-HF-F

測量範圍：0-100ppm;

工作電壓：DC24V±25%；

工作方式：連續檢測；

全量程偏差：≤±3%F.S；

響應時間（t90）（氣路距離小於(yu) 10m）≤90s

工作溫度：-40～70℃（可燃）； -20～50℃（毒性）

工作濕度：≤95%RH（非冷凝）；
