甲烷氣體(ti) 檢測報警係統

一、 方案概述

在石油化工裝置中不可避免地存在著各種易燃易爆、有毒有害的氣體(ti) (或蒸汽)，這些氣體(ti) 一旦泄露或積聚在周圍環境中，將可能引起火災、爆炸或人身中毒等惡性事故。為(wei) 了保證生產(chan) 和人身安全，應設置可靠的甲烷氣體(ti) 和有毒氣體(ti) 檢測報警器，連續監控控製環境中甲烷和有毒氣體(ti) 的濃度情況，及時發出報警。本檢測報警係統就是為(wei) 了實現對油庫各控製室以及儲(chu) 罐附件接口等處的甲烷氣體(ti) 進行實時濃度監測與(yu) 報警實現和集中統一管理。

為(wei) 了實現可靠的甲烷氣體(ti) 檢測報警係統。初步對甲烷氣體(ti) 檢測報警係統進行設計，包括檢測點的設置，檢測器和指示報警設備的選型，係統配置以及安裝到檢測係統實現的整體(ti) 預設。

 係統主要功能包括：

 （1） 實時監測油庫控製室及灌區附近甲烷氣體(ti) 和有毒氣體(ti) 的含量，達到一定濃度時實時報警。

 （2） 通過上位機係統監控中心實時觀看油庫的現場情況。

 （3） 在監控中心實時記錄以上各監測數據，對數據統一集中管理。

 （4） 並能通過聲光報警、語音報警、LED屏幕顯示等多種方式發出報警信息，及時告知維護管理責任人。

 （5） 對曆史數據的自動分類整理。

  （6）管理軟件提供事件查詢、告警配置和查詢、環境參數瀏覽。

二、方案介紹與(yu) 設計

1檢測點的定位

通過對油庫的細致分析，我們(men) 不難發現設置甲烷氣體(ti) 探測器的最佳位置或必要設置點。如容器或儲(chu) 罐溢流口附近,物料進出口開關(guan) 附近，管道與(yu) 容器、閥件等之間接口處附近，以及周圍工作控製室等位置。具體(ti) 到某個(ge) 裝置時可做更具體(ti) 的分析，根據上述可能泄露的部位,確定甲烷體(ti) 探測器布置的最佳位置或必要設置點，從(cong) 而保證泄漏的甲烷氣體(ti) 充分擴散到檢測器附近，使泄漏險情及時被探知。

2檢測報警係統的選擇

針對油庫的實際環境與(yu) 自然條件的限製，選用紅外線甲烷氣體(ti) 探測器較為(wei) 合適，因為(wei) 紅外光學型是利用紅外傳(chuan) 感器通過紅外線光源的吸收原理來檢測現場環境的碳氫類甲烷氣體(ti) ，比較適用於(yu) 油庫的環境類型。

紅外線甲烷氣體(ti) 探測器屬於(yu) 無幹擾智能型產(chan) 品，具有良好的安全性能，操作靈活簡便。這種探測器的一個(ge) 主要的特點是它的自動校準功能，可以通過帶背光的液晶顯示屏上的提示一步步地引導操作者進行校準。傳(chuan) 感器及信號發生器被安裝在一個(ge) 防爆機殼內(nei) ，機殼上有玻璃罩，正好適用於(yu) 油庫這種特別要求的環境中。這種產(chan) 品係列延續了在氣體(ti) 傳(chuan) 感器設計中體(ti) 現的“易於(yu) 安裝、易於(yu) 維護”的理念。

HNAG1000-CH4-F型紅外線甲烷氣體(ti) 探測器特點：

（1）獨特的小型即插型現場可更換傳(chuan) 感器

（2）無幹擾、智能型探測器界麵

（3）加熱的光學設計避免了冷凝現象

（4）故障自診斷功能

（5）極少的維護要求，長期使用成本低廉

（6）低能耗

3檢測報警係統安裝與(yu) 實現

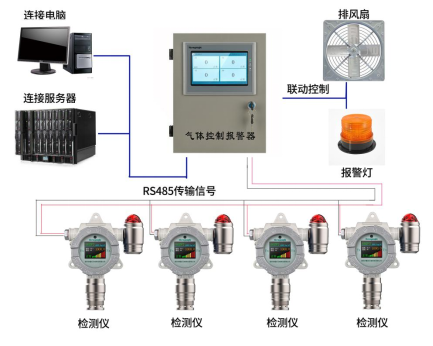

     整個(ge) 檢測係統可由檢測器和報警器組成，也可以結合PLC控製器與(yu) 組態功能，實現上位機直接觀測被檢測地點實時情況的遠程智能檢測報警係統。此檢測儀(yi) 器帶有聲光和振動報警功能，根據具體(ti) 需要，可以設置為(wei) 具有消音和鎖存功能，隻通過上位機獲取各檢測點的直觀甲烷氣體(ti) 濃度值。此外檢測係統還可以通過自身或外接存儲(chu) 器記錄以往的曆史檢測數據。工作人員可以通過PC機或監控儀(yi) 器上獲取紅外線甲烷氣體(ti) 探測器所的實時和曆史數據，便於(yu) 查詢和分析。當檢測到甲烷物濃度達到危險值，可通過PLC控製器自動實現報警器的報警顯示功能。

報警器可采用蜂鳴器、指示燈、指示儀(yi) 等常規儀(yi) 表，也有PLC、分散控製係統、數據采集係統、工業(ye) 控製計算機或專(zhuan) 用報警顯示設備等電子設備。報警器包括信號設定器和閃光報警兩(liang) 個(ge) 基本單元。為(wei) 保證檢測報警係統的可靠性，報警控製器或信號設定器應與(yu) 檢測器一對一相對獨立設置，閃光報警單元可與(yu) 其他儀(yi) 表係統共用，對重要的報警與(yu) 自動保護有關(guan) 的報警，應與(yu) 獨立設置。指示報警設備應安裝在有人值守的控製室、現場操作室內(nei) 。現場報警器應就近安裝在檢測器所在的區域。

除此之外，在設計檢測器時需要充分考慮其安裝位置的合理性，為(wei) 以後的使用、維護、檢定提供方便。根據現場的空氣可能環流及空氣流動的上升趨勢，以及廠房的空氣自然流動情況、通風通道等綜合推測，當發生大量泄漏時，根據甲烷氣體(ti) 或有毒氣體(ti) 在平麵上自然擴散的趨勢方向，確定平麵位置，再根據泄漏氣體(ti) 的密度並結合空氣流動的方向，確定空間位置。

三、方案總結

綜上，本方案即利用典型的紅外線甲烷氣體(ti) 探測器為(wei) 引導，實現由檢測器和報警器，結合PLC控製器與(yu) 組態功能，最終實現上位機直接觀測與(yu) 控製被檢測地點實時情況的遠程智能檢測報警係統。此外，還可考慮將甲烷、有毒氣體(ti) 檢測報警係統，與(yu) 火災檢測報警係統合並設置，即設置火災和氣體(ti) 檢測報警係統。這樣將安全獨立於(yu) 過程控製，可以實現聯網，構成一個(ge) 完整的防火、滅火的消防安全係統，從(cong) 而確保生產(chan) 的安全運行。此種方式安全管理級別更高，推薦貴項目組考慮使用此方式。
