倉庫氣體監測係統方案

一、為(wei) 何安裝可燃、有毒有害氣體(ti) 設備

危化品倉(cang) 庫，是存在各種化學品的場所，可能會(hui) 存在可燃氣體(ti) 或有毒有害氣體(ti) 泄漏的情況。所以安裝有毒/可燃氣體(ti) 報警器是一種有效的安防措施。防爆型化工廠倉(cang) 庫有害泄漏報警器,可燃氣體(ti) 報警裝置安裝位置有什麽(me) 規定、可以有效的檢測出可燃氣體(ti) 的濃度，預防氣體(ti) 泄漏後可燃氣體(ti) 濃度超標？

可燃有害氣體(ti) 報警器 型號HNAG1000-EX-F可以有效的檢測出可燃有毒性氣體(ti) 的濃度，預防氣體(ti) 泄漏後可燃有毒性氣體(ti) 濃度超標。可燃有害氣體(ti) 報警器是由氣體(ti) 報警控製器和氣體(ti) 探測器兩(liang) 部分組成，控製器可放置於(yu) 值班室內(nei) ，主要對各監測點進行控製，可燃有毒性氣體(ti) 探測器安裝於(yu) 氣體(ti) 最易泄漏的地點，氣體(ti) 探測器的核心部件為(wei) 內(nei) 置的氣體(ti) 傳(chuan) 感器，可燃氣體(ti) 傳(chuan) 感器檢測空氣中可燃氣體(ti) 的濃度。氣體(ti) 探測器將傳(chuan) 感器檢測到的可燃氣體(ti) 濃度轉換成電信號，通過線纜傳(chuan) 輸到控製器，可燃有毒性氣體(ti) 濃度越高，電信號越強，當氣體(ti) 濃度達到或超過氣體(ti) 報警控製器設置的報警點時，氣體(ti) 報警控製器發出報警信號，並可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。

可燃有害氣體(ti) 報警器是嚴(yan) 格遵循的國家標準為(wei) GBT 50493-2019《石油化工可燃氣體(ti) 和有毒氣體(ti) 檢測報警設計標準》和GB15322.1-2003《測量範圍為(wei) 0～100％LEL的點型可燃氣體(ti) 探測器》，GB16808-2008《可燃氣體(ti) 報警控製器》可燃氣體(ti) 泄漏報警控製器外形美觀、顯示界麵清晰、操作簡單，產(chan) 品整機采用模塊化結構設計，便於(yu) 維護。

防爆型可燃有害氣體(ti) 報警器防爆認證等級為(wei) Exd II CT6,可以固定安裝在有被測氣體(ti) 泄漏的室內(nei) 、外危險場所。可燃有害氣體(ti) 報警器采用進口傳(chuan) 感器，測量精度高，穩定性好，抗中毒，抗幹擾能力強。壁掛式可燃有害氣體(ti) 報警器可以有效的檢測出可燃氣體(ti) 的濃度，預防可燃氣體(ti) 泄漏後氣體(ti) 濃度超標。

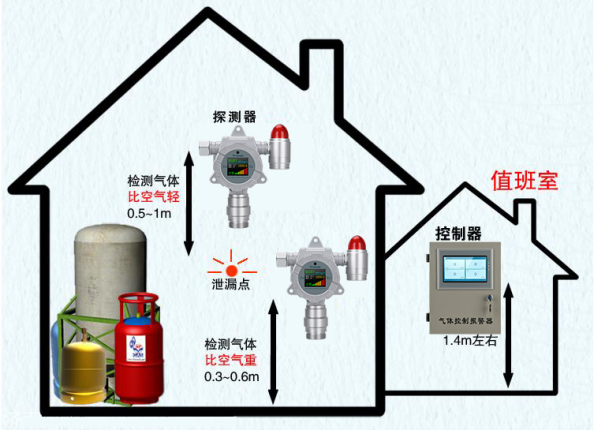

二、安裝示意圖：

倉(cang) 庫安裝可燃氣體(ti) 報警器的數量是多少?首先根據麵積確定安裝幾個(ge) 氣體(ti) 報警器，一般一個(ge) 探測器覆蓋麵積在 30-50 平方左右， 所以用戶可以根據自己的場所來確定幾個(ge) 探測器。控製器是非防爆的，一般安裝在值班室，實時顯示濃度以及報警提醒。我們(men) 的報警係統可以

聯動閥門、排風扇、噴淋、以及聲光報警燈。

三、產(chan) 品介紹：

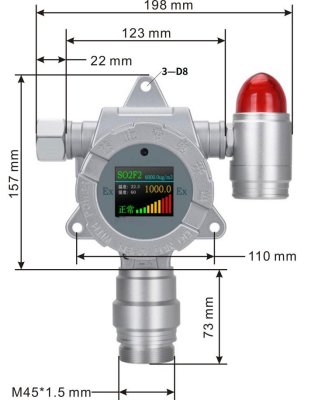

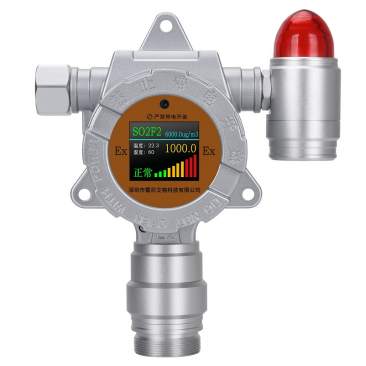

可燃RAYBET雷下载：量程：0-100%LEL

●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈衝(chong) 浪湧電流衝(chong) 擊。高可靠性和穩定性。

●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關(guan) 量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳(chuan) 輸(10-50公裏或不限距離)。可以有線或無線遠程實時監控，將數據上傳(chuan) 到手機或通過局域網、互聯網傳(chuan) 輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體(ti) 報警控製器實時監控現場的濃度。

●兼容各種二次表、數據采集模塊、PLC、DCS係統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。

●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢複出廠、進入菜單、

●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、

●自動跟蹤零點防止漂移，溫度補償(chang) 、多級校準，能同時符合國標和各個(ge) 地區的地方、省級計量局標準

溫度檢測儀(yi) ，量程：0-100%RH

（1） 原裝進口傳(chuan) 感器，自動溫度補償(chang) 、零點漂移及滿量程漂移補償(chang) .

（2） 防高濃度氣體(ti) 衝(chong) 擊的自動保護及傳(chuan) 感器故障自檢功能.

（3） 電路防護設計，大大降低安裝和使用過程中的故障率.

（4） 紅外遙控方式，不開蓋即可對探測器進行調整，安全方便.

（5） 全量程範圍溫度數字自動跟蹤補償(chang) ，保證測量準確性.溫度補償(chang) 、多級校準，能同時符合國標和各個(ge) 地區地方、省級計量局標準

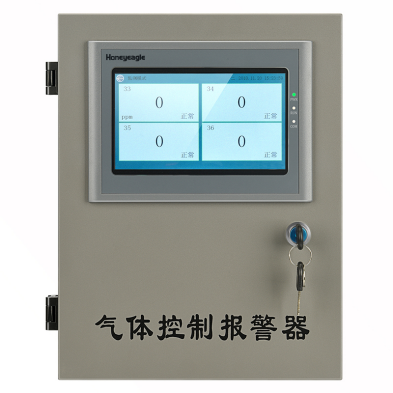

控製主機：

1.密碼登錄，防止不相關(guan) 人員誤操作；

2，通道自由設置，方便用戶靈活配置；

3，曆史數據查詢、U 盤導出；

4，曆史報警查詢、U 盤導出；

5，曆史數據記錄時間間隔可設置；

6，曆史數據清除、曆史報警清除、恢複出廠設置；

7，4 種報警方式自由設置；

8，時間顯示、設置；

9，密碼修改；

10，同時支持最多 32 路 485 設備＋16 路 4-20mA 設備；

11，被打開通道數據的實時趨勢圖、曆史趨勢圖，方便用戶直觀查看數據趨勢；

12，PLC 自帶 8 路無源幹接點輸出，可根據用戶需求配備繼電器擴展模塊等等。

13功耗：小於(yu) 7W

14測量單位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等

15安裝方式：壁掛式

16報警設定：4 種方式自由設定

17接收信號：4-20MA、RS485（標準 Modbus 協議）

18報警方式：蜂鳴器報警及報警信息實時顯示

19存儲(chu) ：可存儲(chu) 2000 條報警記錄；可存儲(chu) 10 萬(wan) 條曆史數據；報警記錄及曆史數據均可用 U 盤導出

20輸出觸點：PLC 自帶 8 個(ge) 常開觸點，觸點容量 24VDC/10A 或 AC220V/1A，繼電器擴展模塊，觸點容量 30V/3A 或 250V/3A。

21輸出觸點可交互配置

22溫度：0~55℃,濕度:10~90%RH

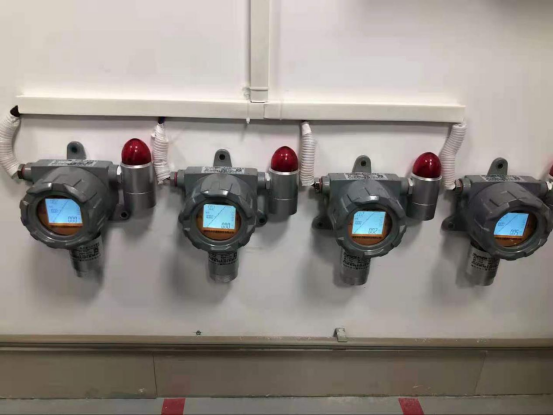

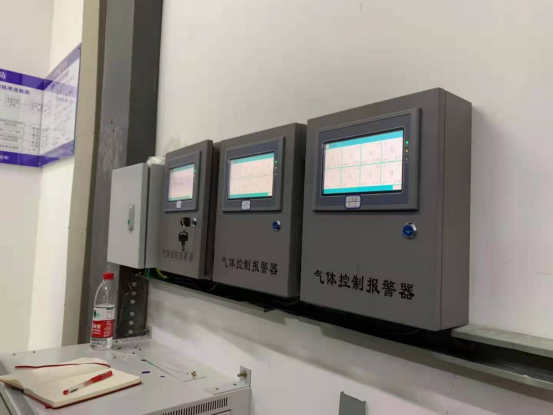

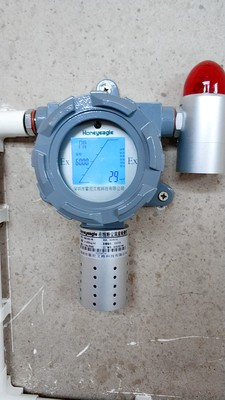

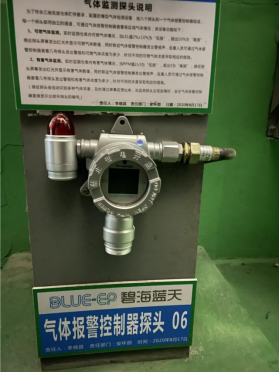

四、安裝案列：
