氣體預處理在線檢測係統

  氣體(ti) 預處理在線檢測係統是根據所分析的現場工藝條件、操作參數、分析組分來確定,不同工藝不同配置。預處理係統的部件根據現場條件可采用耐腐蝕材料(316L/聚四氟),被測樣氣經過取樣、保溫、除油、除塵、冷凝除水、增壓或減壓、恒流、恒壓將幹淨、幹燥、恒定的樣氣送至氣體(ti) 分析儀(yi) 表。

  在線氣體(ti) 分析儀(yi) 作為(wei) 精密分析儀(yi) 器,對樣氣的要求十分苛刻。氣體(ti) 分析預處理係統為(wei) 了保證進入分析儀(yi) 表的樣氣適合儀(yi) 表的規定條件,保證分析儀(yi) 表可以正常、可靠、穩定地運行。

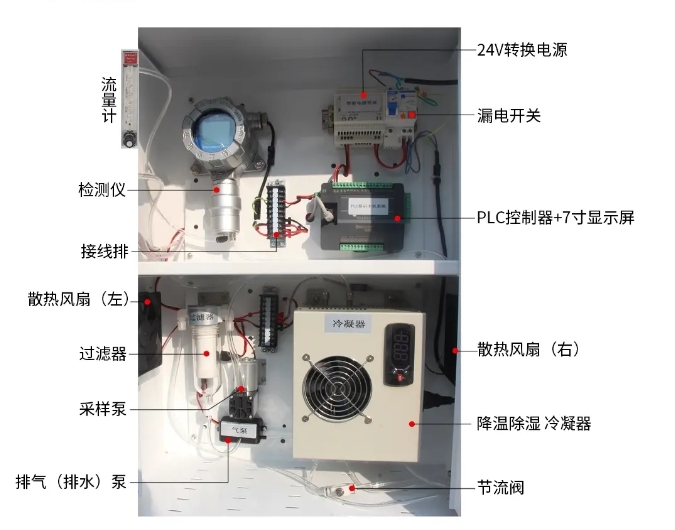

氣體(ti) 預處理在線檢測係統.png

  一、取樣點位置的選擇

  1、應選擇在能反映工藝流體(ti) 性質和組成變化的靈敏點上,通常選擇在大於(yu) 兩(liang) 倍直徑直管段的1/2處。

  2、應位於(yu) 工藝壓差處,構成快速循環回路的位置。

  3、應選擇樣品氣溫度、壓力、清潔度、幹燥度和其他條件盡可能接近分析儀(yi) 要求最適宜位置,以便樣品預處理部件的數量減至最少。

  二、取樣探頭

  1、直通式取樣探頭:適用於(yu) 含塵量極微小或無粉塵的氣體(ti) 中取樣,多用於(yu) 石油化工行業(ye) 。

  2、過濾式取樣探頭:帶有過濾器的探頭,適用於(yu) 含塵量較高的氣體(ti) 取樣,探頭濾芯為(wei) 燒結金屬或陶瓷。

  3、減壓式取樣探頭:是將減壓閥和取樣管組合成一體(ti) ,將樣品氣體(ti) 先減壓再取出的探頭,這種取樣探頭多用於(yu) 高壓樣氣的取樣,防止壓力過大損壞儀(yi) 表。


  三、樣氣的傳(chuan) 輸管路

  1、管材的材質和管徑尺寸的選擇,一般采用316不鏽鋼或PTFE(聚四氟乙烯)管路,管路外徑一般為(wei) 6mm。

  2、管接頭的選用,一般選擇不鏽鋼雙卡套接頭以保證連接的密閉性,特殊環境選擇PTFE或塑膠接頭。

  四、保溫和伴熱

  1、電伴熱:通過纏繞在取樣管線上的電伴熱帶給樣氣伴熱。

  2、蒸汽伴熱:通過取樣套管中的高溫蒸汽對樣氣進行伴熱。

  五、氣路的切換

  1、標定、測試的切換:通過多通球閥切換不同的樣氣管路,予以選擇不同測量的氣源。

  2、多點測量:通過多通球閥切換到不同的取樣點,達到一台儀(yi) 表可測量多點樣氣。

  六、樣氣的處理

  1、流量調節:使用針閥、限流閥、單向閥和浮子流量計竺,使樣氣流量達到分析儀(yi) 表的要求。

  2、壓力調節:利用減壓閥、安全閥和背壓閥等,調節樣氣的壓力達到係統所需要的恒定壓力;負壓或微正壓時應加入真空泵。

  3、溫度的調節:一般采用螺旋管或水冷方式,將高溫樣氣降至常溫。

  4、除汙、塵:通過過濾器將樣氣中的冷凝水和微小顆粒物過濾排出。

  5、除水:利用製冷器將樣氣溫度降至露點,使樣氣中的氣態水液化並排出。

  6、除油和易結晶物質:通過油洗過濾裝置,將樣氣中的油、萘、苯等物質稀釋達到濾出目的。

  七、樣氣的排放

  1、有毒氣體(ti) 的排放:對人體(ti) 有害的毒氣,可采用高位高空排放或返回取樣管道、回收裝置等。

  2、可燃危險氣體(ti) 的排放:使用排火炬,或阻火裝置高位排放。
