產(chan) 品型號: HNAG6200-H2SO4

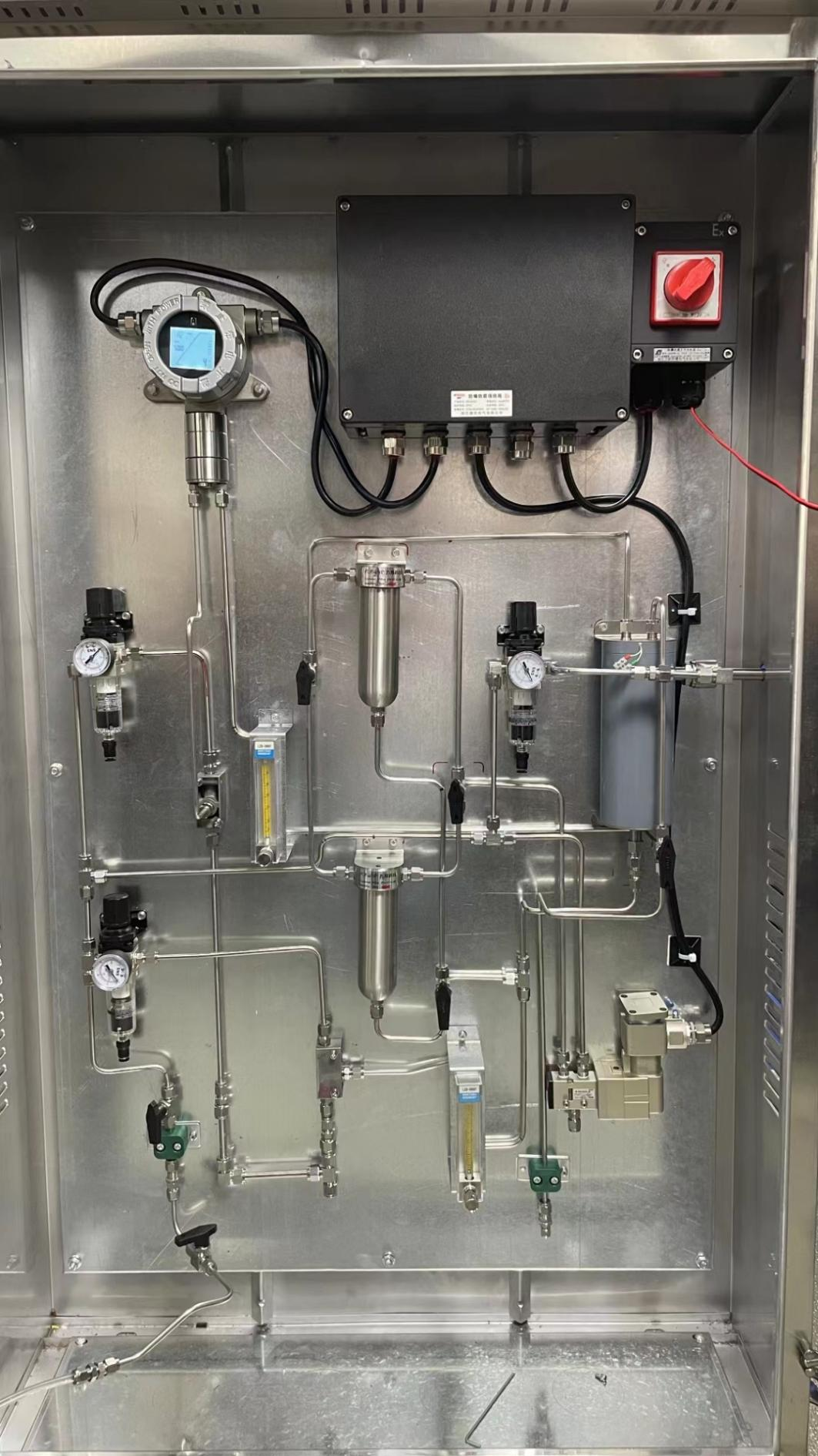

產(chan) 品描述: 本預處理係統箱體(ti) 結構采用不鏽鋼製作，氣路及各連接部件采用不鏽鋼材質，帶有精密濾芯的過濾器及反吹清潔裝置。斷路器開關(guan) 盒和接線盒采用防腐防爆結構，係統氣路采用儀(yi) 表風引射器泵氣、儀(yi) 表風渦流除水器降溫除水、係統帶正壓排氣以保障安全，係統結構安全可靠。
產(chan) 品應用: 油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、製藥生產(chan) 車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、汙水處理、工業(ye) 氣體(ti) 過程控製、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站等
係統內(nei) 有兩(liang) 個(ge) 不鏽鋼材質帶有精密濾芯的過濾器，過濾粉塵或顆粒雜質，一個(ge) 主用一個(ge) 備份當需要更換時可手動切換到備用過濾器。
係統帶采樣管高壓氣體(ti) 反吹功能，通過檢測儀(yi) 控製電磁閥控製氣路切換，向采樣管中反吹壓縮氣體(ti) ，以保證采樣管路暢通無堵塞。
係統內(nei) 無氣泵和電子冷凝器，儀(yi) 表風引射器和渦流除水器的使用，用物理方法來泵氣和降溫除水，以保證係統的穩定可靠安全。
帶有標準氣體(ti) 通入接口和切換閥，方便對檢測儀(yi) 的調零和標定操作。
箱體(ti) 材質：304不鏽鋼；氣路管道材質：304不鏽鋼管
外觀尺寸：890×340×1450mm(L×W×H)
防護等級：箱體(ti) 外殼IP34，內(nei) 部檢測儀(yi) IP65
儀(yi) 器重量：80kg
使用環境溫度：0℃-50℃
使用環境濕度：＜95%RH
樣氣輸入溫度：前端＜1200℃，後端進入預處理箱體(ti) 前＜60℃。
樣氣流量：采樣流量約為(wei) 120L/H
過濾器過濾精度1-5微米
降溫除水樣氣輸出溫度：4-8℃（環境溫度約25℃時實驗測出）
樣氣接口尺寸：Φ6卡套接口
儀(yi) 表風（壓縮氣體(ti) ）接口尺寸：Φ6卡套接口
排水排氣返回氣接口尺寸：Φ8卡套接口
標準氣體(ti) 接口：Φ6快擰接口
儀(yi) 表風氣壓要求：≥0.5MPa，＜0.9MPa
工作電壓：DC24V供電
功率： ＜40W
檢測儀(yi) 信號輸出方式：RS485接口的數字信號（MODBUS RTU協議）和三線製的4-20mA模擬信號兩(liang) 種方式
預熱時間： ＜5min
日常維護
定期檢查儀(yi) 表風壓力是否滿足係統正常工作，減壓閥是否正常工作。
定期檢查檢測儀(yi) 流量計和返回流量計是否在正常的流量範圍。
定期檢查過濾器濾芯髒汙程度，如果汙染、堵塞應及時更換。
濾芯尺寸：長度75*外徑30*內(nei) 徑20，可選用PE高分子濾芯、陶瓷濾芯、四氟濾芯。
定期檢查預處理內(nei) 的檢測儀(yi) ，進行零點和濃度校準。（操作方法可見檢測儀(yi) 的產(chan) 品說明書(shu) ）
安裝與(yu) 調試
1.預處理箱體(ti) 安裝
預處理箱體(ti) 需要安裝在一個(ge) 支架上，電纜線路可從(cong) 從(cong) 箱體(ti) 底部接入。
2.預處理管路安裝
本預處理係統有三個(ge) 管路需要在安裝現場連接。
連接外部的儀(yi) 表風、采樣進氣和返回氣管路接口在從(cong) 箱體(ti) 右側(ce) 。
序號
接口
接頭規格
（1）儀(yi) 表風接口
φ6卡套接頭
通過φ6的316不鏽鋼管接入儀(yi) 表風氣路。
（2）返回氣接口
φ8卡套接頭
通過φ8的316不鏽鋼管路接入到相應的氣路返回法蘭(lan) 盤接頭處。
（3）采樣氣接口
φ6卡套接頭
通過φ8的316不鏽鋼管路接入到相應的氣路返回法蘭(lan) 盤接頭處。

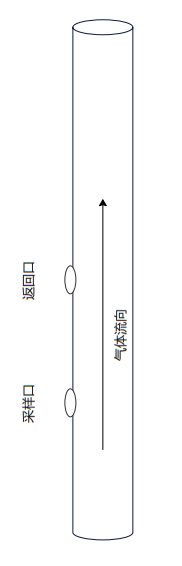

法蘭(lan) 盤在管道或煙囪口的開孔位置說明，根據管道內(nei) 的氣體(ti) 流向，采樣口法蘭(lan) 開孔處在前，返回氣法蘭(lan) 開孔處在後，兩(liang) 個(ge) 孔間隔距離不小於(yu) 0.5米。例如下圖：
3.電器連接與(yu) 說明
預處理工作電壓24VDC供電，電源接入開關(guan) 盒內(nei) 。

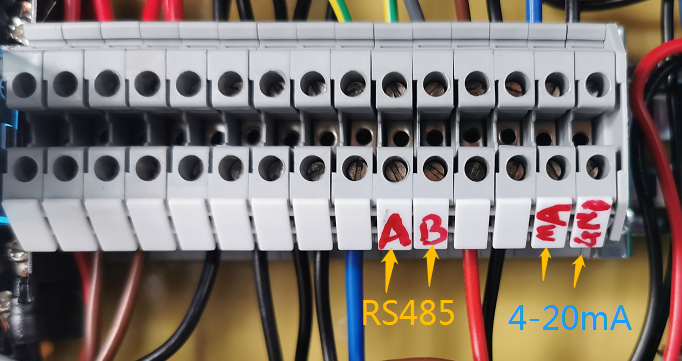

RS485數字信號和4-20mA信號在接線盒內(nei) ，如下圖：
序號
組件名稱
數量
1、預處理主體(ti) 箱櫃 1台
2、316不鏽鋼管φ6規格 24米
3、316不鏽鋼管φ8規格 24米
4、法蘭(lan) 盤一對及配套螺栓螺母（含φ10采樣頭）2套
5、Φ10卡套轉φ6卡套轉接頭1個(ge)
6、Φ10卡套轉φ8卡套轉接頭1個(ge)
7、Φ6卡套球閥1個(ge)
8、Φ6三通球閥 1個(ge)
9、過濾器濾芯 2個(ge) 備件
