產(chan) 品概述

   氧化鋯煙氣氧量分析儀(yi) 是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護方便、反應速度快、測量範圍廣等特點，而廣泛應用於(yu) 電力、冶金、供暖、建材、電子等部門，分析各種工業(ye) 鍋爐及窯爐中煙氣的氧含量，提高燃燒效率，節約能源，減少環境汙染。

   氧化鋯氧量分析儀(yi) 由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和先進的生產(chan) 工藝，在電極塗層上添加抑製電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構，不需取樣係統，能及時反映鍋爐內(nei) 燃燒狀況，如與(yu) 自控裝置配合使用，可有效地控製燃燒狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控製更具有人性化；可與(yu) 各類型DCS數據接入設備連接。使儀(yi) 表的操作變的簡單，容易掌握。

產(chan) 品概述：

1. 通用性較強，可以直接替換其它廠家氧量分析儀(yi) 。

2. 大屏ＬＣＤ顯示。

3. 全中文操作菜單(出口產(chan) 品可以提供英文菜單)。

4. 氧量量程0.01-25.00％內(nei) 自由設定（最低量程0-5%）。

5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。

6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。

7. 本底電勢一鍵校正。

8. 可用標準氣在線校準。

9.  4-20mA標準電流輸出與(yu) 主電路光電隔離，可直接遠傳(chuan) 進入DCS係統。

10. 多種故障信息提示。

 技術指標

量程：0.01～25.00%O2(量程從(cong) 5.00％－25.00％內(nei) 自由設置）

輸出信號： 4 ～20mA 負載電阻≤500Ω 隔離

重複性：滿量程的±0.5%

基本誤差： ≤±1%（滿量程）

穩定性：≤±1%（儀(yi) 器連續檢定4h）

響應時間：當標準氣體(ti) 從(cong) 檢測器入口引入時計，5秒內(nei) 達到90%的響應

環境溫度：檢測器 -10℃～80℃   轉換器 0℃～40℃

電源及功耗：電源220±10%VAC，功耗最大為(wei) 150W

樣氣溫度：≤650℃（700℃以上協商供貨）

樣氣壓力範圍：±10KPa

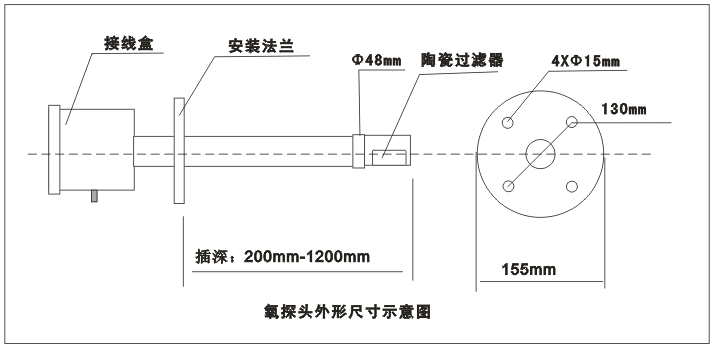

檢測器長度： 0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產(chan) ）

檢測器的現場安裝條件

避開震動場合；

環境溫度要在儀(yi) 器規定範圍內(nei) ；

接線盒要避開高輻射熱源；

盡可能避開腐蝕性氣體(ti) ；

要有足夠的工作空間；

取樣點的位置選擇

取出的氣樣能快速反映工藝狀態的變化情況，即氣體(ti) 要具有代表性。

為(wei) 避免SO2 的冷凝，取樣點氣體(ti) 溫度應高於(yu) 300℃，其範圍為(wei) 300—600℃  最   佳。

取樣點的溫度、壓力、流量等參數不應變化太大。

取樣探頭的長度應達到煙道內(nei) 壁300mm以上，保證接觸到流動的煙氣流。

切忌在管道、煙道底部開口取樣。

取樣點的附近爐堂、煙道應無泄漏，否則將造成測量誤差。

要選擇在易於(yu) 維護、檢修的地方。

氧量檢測器的安裝

   預先加工好帶法蘭(lan) 的設備短接管，孔徑為(wei) Φ76，長度約為(wei) 200mm-400mm。按要求選好取樣位置(爐壁或管道)，開一個(ge) Φ76 的孔，將短接水平焊接到爐壁上，焊接時要保證焊接處不漏氣。把檢測器插入短接管中，接管法蘭(lan) 與(yu) 檢測器法蘭(lan) 之間墊上密封墊，旋緊4 個(ge) 螺栓，使其不漏氣即可。

  ※注意: 新建爐膛或煙道要等幾次烘爐幹燥後再安裝氧探頭，否則，過於(yu) 潮濕的煙氣可能降低新探頭使用壽命。

   由於(yu) 探頭的參比氣是靠空氣自然對流提供的,探頭盡量選擇水平安裝, 參比氣和標準氣接口相應朝下.探頭端部防護套管的缺口位置(可調整方向)也應垂直向下,以防積灰.

轉換器安裝尺寸

盤裝橫式表：外形尺寸160*80mm*250mm，開孔尺寸152*76mm

盤裝豎式表：外形尺寸80*160mm*250mm，開孔尺寸76*152mm

盤裝方式表：外形尺寸160*160*150mm，開孔尺寸152*152mm

盤裝方式表：外形尺寸144*144*150mm，開孔尺寸138*138mm

牆掛式表：  外形尺寸260*200*100mm
