1：檢測儀(yi) 的分線製為(wei) 三線製接線方式，信號輸出為(wei) 4-20mA，探測器與(yu) 主機都是一一對應的，每個(ge) 探測器都要接一根三芯線到主機裏麵去。如下圖所示

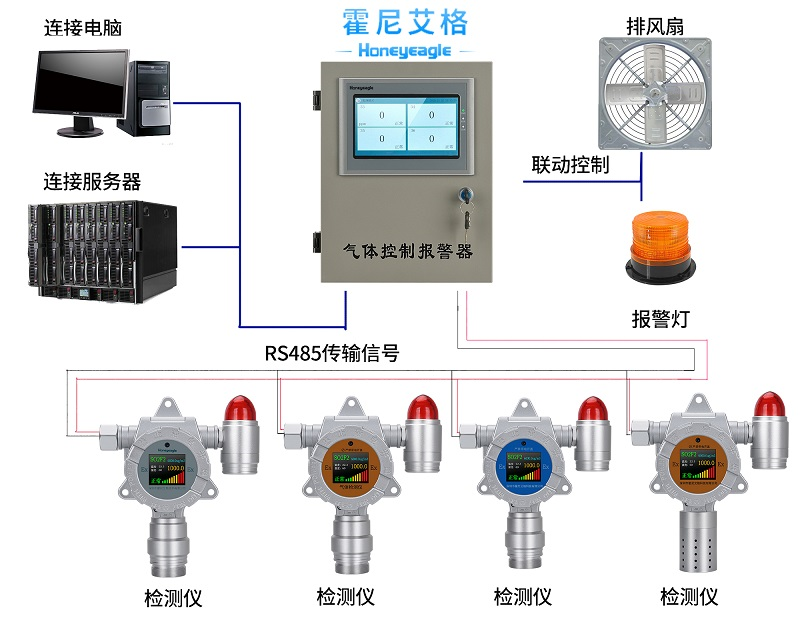

2：檢測儀(yi) 的總線製為(wei) 四線製或者兩(liang) 線製接線方式，信號輸出方式為(wei) RS485，四線製接線方式由主機引一根主線出來，然後把各個(ge) 探測器分別並聯到這根主線上麵，如下圖所示

下麵給大家說一說分線製和總線製的優(you) 點和缺點吧

總線製優(you) 點：

　　1、信號統一，出現故障的概率低。總線控製係統完全沒有這種不便利的因素存在，在數據線上以相同的形式傳(chuan) 送數據，增強了數據的可靠性。

　　2、布線簡單，工作量小。總線製很明顯的優(you) 點是布線量少，布線簡單，費用少。四總線製，兩(liang) 根485A和485B信號線，兩(liang) 根正負電源線，接線簡單，方便。

總線製缺點：

　　1、信號延遲。數據都是一個(ge) 個(ge) 刷出來，當探頭數量很多時，就這種情況尤為(wei) 明顯。

　　2、供電問題。所有的探頭都是通過主機集中供電，探頭數量很多時，主機的供電能力不足，就需要就地供電。

分線製優(you) 點：

　 1、供電沒有限製

　　2、數據同步性好。相比於(yu) 總線製，分線製每個(ge) RAYBET雷下载單獨與(yu) 控製器通訊，能將現場情況適時地傳(chuan) 輸給控製部分，使監控人員能及時的，有效的作出判斷，應的外圍控製設備能及時有效的做出相應的控製動作，避免危險事故的發生。

　分線製缺點：

　　1、信號幹擾大。

　　2、布線複雜。布線量多，工作量大，走線繁雜，安裝施工複雜，安裝，材料費用高。

以上關(guan) 於(yu) 固定式RAYBET雷下载的總線製和分線製的優(you) 缺點就為(wei) 大家分享到這裏。
