一，RS485接口：

使用ModbusRTU協議，可以外部電腦（配USB轉485線）、PLC、GDS、DCS等係統連接。一般使用4芯屏蔽線，2條電源線（即電源正極和電源負極），2條RS485信號線（即485A和485B），屏蔽線嚴(yan) 格來說應該接到大地，但由於(yu) 多數情況下現場儀(yi) 表接地並不理想，所以建議屏蔽層與(yu) 電源負極並聯使用。從(cong) 主機（泛指RS485網絡中的主設備，可以是控製主機，也可以是電腦和PLC等）到檢測儀(yi) 的線路中間的交叉線的地方的屏蔽層不能斷開，必須保證全程的4芯線都被包裹在屏蔽層中。

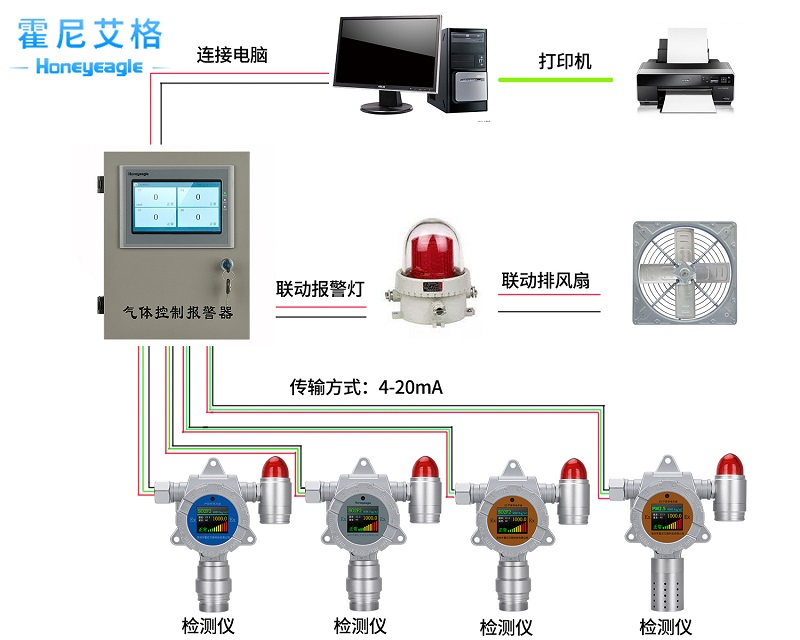

二，4-20mA模擬信號

用電流大小來提現濃度值高低，同樣可以方便的接入外部采集設備，如PLC、GDS和DCS係統等，與(yu) RS485總線不同的是，4-20mA信號必須一對一的接入到采集設備，俗成分線製。常規的接法是三線製接法，也可在電源負極多接一條線用做四線製接法。再說一下4-20mA的二線製用法，常規意義(yi) 的二線製儀(yi) 表說的是主機與(yu) 檢測儀(yi) 之間隻有2條線，即要給檢測儀(yi) 供電，還用通過這2條線傳(chuan) 輸濃度數據，既然是4-20mA二線製，則表示濃度為(wei) 0時的檢測儀(yi) 的最大工作電流不能大於(yu) 4mA，這樣才能保證使用4mA到20mA這個(ge) 變化量來傳(chuan) 輸0濃度值和滿量程濃度值。而有的客戶對二線製的描述可能指的隻是電流傳(chuan) 輸線路的條數，而不是嚴(yan) 格意義(yi) 的二線製儀(yi) 表，一定要搞清楚！！！能做4-20mA二線製檢測儀(yi) 的傳(chuan) 感器隻有電化學和氧氣。

三，無源幹接點繼電器輸出

1個(ge) 公共端，1個(ge) 常開端和1個(ge) 常閉端。報警後常開閉合，常閉斷開。如要控製220V用電設備，必須使用中間繼電器轉接，不建議在繼電器端子上接入220V電壓。
